簡介

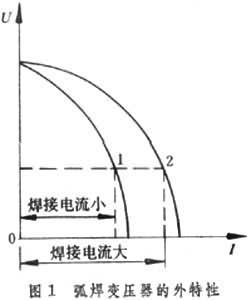

作電焊電源用的變壓器。按焊接方式可分為弧焊變壓器和阻焊變壓器兩類。弧焊變壓器 弧焊是通過電弧產生的熱量熔化焊件接頭處而實現焊接。為了保證焊接質量和電弧的穩定性，弧焊變壓器必須具有如圖1所示的陡降外特性。
電焊變壓器弧焊變壓器在空載時，變壓器副邊輸出起弧需要的電壓(約60～80伏)。當工作時，焊件內有電流通過，形成電弧。電抗器起限流作用，並產生電壓降，使焊槍與焊件間的電壓降低，形成陡降的外特性。為了維持電弧，工作電壓通常約為2.5～30伏。當電弧長度變化時,電流變化比較小，可保證焊接質量和電弧的穩定。為了滿足大小不同、厚度不同的焊件對焊接電流的要求，可調節電抗器活動鐵心的位置，即改變電抗器磁路中的空氣隙，使電抗隨之改變，以調節焊接電流。

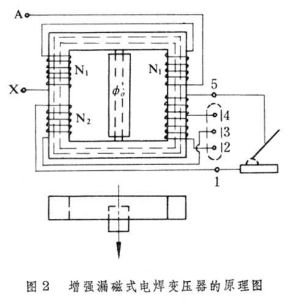

實際上的弧焊變壓器常採用增強漏磁式(圖2)。
它與普通變壓器不同，其副繞組分成兩部分。其中一部分有中間抽頭4,3與4連線是大電流，3與2連線是小電流。中間的活動鐵心是用來調節漏磁。它的漏磁通比普通變壓器大許多倍，而且漏磁通絕大多數從活動鐵心通過。所以這種變壓器又稱磁分路電焊變壓器。當磁分路鐵心向前移出時，磁阻增大，漏磁通減小，因而漏抗變小，使電焊變壓器的工作電流增大；反之，工作電流減小。這樣，可調節焊接電流。 弧焊變壓器還有動圈式增強漏磁電焊變壓器、飽和磁分路式電焊變壓器、交直流兩用電焊變壓器和三相電焊變壓器等形式，其基本原理是相同的。
 |
| 電焊變壓器原理圖 |
阻焊變壓器 阻焊是利用電流通過金屬接頭處的電阻產生熱量，並在接頭處施加壓力使金屬在該處焊接。阻焊時,副邊電路是導通的，不需要較高的起弧電壓,因此需要的電壓較低，但電流很大，仍可以在接觸處產生足夠的熱量進行焊接。這時副邊阻抗也比較穩定，它只起限流作用,不要求電源有陡降的外特性。因此,阻焊變壓器是一種低電壓、大電流、低漏抗的特殊變壓器，其副繞組一般由一個或幾個並行的迴路組合而成。電壓通常為1～30伏，電流數百安以上,視焊件厚薄而定。阻焊變壓器可用於點焊、縫焊和對焊等，還可用於多點焊接。
電焊變壓器的設計
變壓器的設計是一個很複雜的過程，但是，如果想自製一台電焊變壓器，可用一套簡易經驗公式計算： |
| 電焊變壓器 |
1、鐵芯截面積（鐵芯用量）由電焊機功率選定，算式是：功率w的平方*0.7-1；
2、嵌線視窗由繞組與絕緣材料占用截面積*1.2確定；
3、導線截面積由輸入/輸出電流*2-3確定；
4、繞組匝數由鐵芯截面積*磁通量（一般可選8000-12000高斯）除輸入/輸出電壓確定（輸入一般取380v/220v，輸出50-80v
