WES-300D電液式萬能試驗機
一.功能及結構簡述
●WES-300D型電液式萬能試驗機主要用於金屬材料的拉伸、壓縮、彎曲等試驗，增加簡單的附屬檔案和裝置，還能對木材、水泥、混凝土、橡膠及其製品進行試驗。
●主機採用油缸下置式結構，拉伸空間位於主機的上方，壓縮、彎曲試驗空間位於主機下方下橫樑和工作檯之間，通過下橫樑的移動調整試驗空間。下橫樑升降採用電機經減速器、鏈傳動、絲槓副傳動。
●測力機構採用感測器測力，通過數顯表顯示試驗力的大小，能夠顯示加荷速度和最大試驗力，還能夠自動求取屈服特性比較明顯的材料的屈服強度。
wes300d電壓時萬能試驗機二、主要技術參數
技術名稱 技術參數
最大試驗力(kN) 300
試驗力示值相對誤差 ≤示值的±1%
試驗力測量範圍 最大試驗力的4%~100%
夾緊方式 液壓夾緊
圓試樣夾持直徑(mm) Φ10~Φ32（標配Φ20~Φ32）
扁試樣夾持厚度(mm) 0~15
扁試樣夾持寬度(mm) 80
最大拉伸試驗空間(mm) 650
最大壓縮試驗空間(mm) 550
主機最大外形尺寸(mm) 840x620x2210
控制櫃外形尺寸(mm) 610x700x1130
電機功率(kW) 2.1
主機質量(kg) 1600
立柱淨間距(mm) 520
上下壓盤尺寸(mm) Φ160
彎曲支輥最大間距(mm) 240
彎曲支輥寬度(mm) 140
容許彎曲度(mm) 100
剪下試樣直徑(mm) Φ10（需定製）
活塞最大行程(mm) 200
活塞最大移動速度(mm/min) 約70
試驗空間調整速度(mm/min) 約160
三、 標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 數顯控制櫃 1台
3 數顯表 1台
4 引伸計 YYU-10/50 1隻 北鋼院
5 油壓感測器 CYB-12SA 1隻 中航機電
6 圓試樣鉗口(mm) Φ20～Φ32 1副
7 扁試樣鉗口(mm) 0-15 1副
8 壓縮試驗附具(mm) Φ160 1套
9 彎曲試驗附具 1套
10 隨機工具 1套
11 隨機檔案 1套
四、 特殊配置
序號 名稱 規格 數量 備註
1 圓試樣拉伸鉗口(mm) Φ10～Φ20 1副
2 剪下試驗附具(mm) Φ10 1副
WES-600D電液式萬能試驗機
一.功能及結構簡述
●WES-600D型電液式萬能試驗機主要用於金屬材料的拉伸、壓縮、彎曲等試驗，增加簡單的附屬檔案和裝置，還能對木材、水泥、混凝土、橡膠及其製品進行試驗。
●主機採用油缸下置式結構，拉伸空間位於主機的上方，壓縮、彎曲試驗空間位於主機下方下橫樑和工作檯之間，通過下橫樑的移動調整試驗空間。下橫樑升降採用電機經減速器、鏈傳動、絲槓副傳動。
●測力機構採用感測器測力，通過數顯表顯示試驗力的大小，能夠顯示加荷速度和最大試驗力，還能夠自動求取屈服特性比較明顯的材料的屈服強度。
wesd600d電液式萬能試驗機二.主要技術參數
技術名稱 技術參數
最大試驗力(kN) 600
試驗力示值相對誤差 ≤示值的±1%
試驗力測量範圍 最大試驗力的4%~100%
夾緊方式 液壓夾緊
圓試樣夾持直徑(mm) Φ13~Φ40（標配Φ26~Φ40）
扁試樣夾持厚度(mm) 0~30（標配15~30）
扁試樣夾持寬度(mm) 80
最大拉伸試驗空間(mm) 650
最大壓縮試驗空間(mm) 550
主機最大外形尺寸(mm) 840x620x2210
控制櫃外形尺寸(mm) 610x700x1130
電機功率(kW) 2.1
主機質量(kg) 1600
立柱淨間距(mm) 520
上下壓盤尺寸(mm) Φ160
彎曲支輥最大間距(mm) 240
彎曲支輥寬度(mm) 140
容許彎曲度(mm) 100
剪下試樣直徑(mm) Φ10（需定製）
活塞最大行程(mm) 200
活塞最大移動速度(mm/min) 約70
試驗空間調整速度(mm/min) 約160
三、標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 數顯控制櫃 1台
3 數顯表 1台 北鋼院
4 引伸計 YYU-10/50 1隻 中航機電
5 油壓感測器 CYB-12SA 1隻
6 圓試樣鉗口(mm) Φ26～Φ40 1副
7 扁試樣鉗口(mm) 15~30 1副
8 壓縮試驗附具(mm) Φ160 1套
9 彎曲試驗附具 1套
10 隨機工具 1套
11 隨機檔案 1套
四. 特殊配置
序號 名稱 規格 數量 備註
1 圓試樣鉗口(mm) Φ13～Φ26 1副
2 扁試樣鉗口(mm) 0~15 1副
3 剪下試驗附具(mm) Φ10 1副

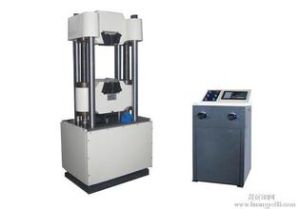

WES-1000D電液式萬能試驗機
一.功能及結構簡述
●WES-1000D電液式萬能試驗機主要用於金屬材料的拉伸、壓縮、彎曲等試驗，增加簡單的附屬檔案和裝置，還能對木材、水泥、混凝土、橡膠及其製品進行試驗。
●主機採用油缸下置式結構，拉伸空間位於主機的上方，壓縮、彎曲試驗空間位於主機下方下橫樑和工作檯之間，通過下橫樑的移動調整試驗空間，下橫樑升降採用電機經減速器、鏈傳動機構、絲槓副傳動。
●測力機構採用感測器測量試驗力，通過數顯表顯示試驗力的大小，能夠顯示加荷速度和最大試驗力，還能夠自動求取屈服特性比較明顯的材料的屈服強度。
wes1000d電液式萬能試驗機二.主要技術參數
技術名稱 技術參數
最大試驗力(kN) 1000
試驗力示值相對誤差 ≤示值的±1%
試驗力測量範圍 最大試驗力的4%~100%
夾緊方式 液壓夾緊
圓試樣夾持直徑範圍(mm) Φ26~Φ40
最大拉伸試驗空間(mm) 600
最大壓縮試驗空間(mm) 470
控制櫃外形尺寸(mm) 610×700×1130
主機外形尺寸(包括活塞行程)(mm) 1100×900×2510
電機功率(kW) 2.1
主機質量(kg) 5000
立柱淨間距(mm) 550
上下壓盤尺寸(mm) 204X204
彎曲支輥間距(mm) 800
彎曲支輥寬度(mm) 140
容許彎曲度(mm) 150
活塞最大行程(mm) 250
活塞最大移動速度(mm/min) 約50
試驗空間調整速度(mm/min) 約150
三、標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 數顯控制櫃 1台
3 數顯表 1台
4 引伸計 YYU-10/50 1隻 北鋼院
5 油壓感測器 CYB-12SA 1隻 中航機電
6 圓試樣拉伸鉗口(mm) Φ26～Φ40 1套
7 壓縮試驗附具 1套
8 彎曲試驗附具 1套
9 隨機工具 1套
10 隨機檔案 1套
四、特殊配置
序號 名稱 規格 數量 備註
1 圓試樣拉伸鉗口(mm) Φ13～Φ26，Φ40～Φ60 各1副
2 扁試樣拉伸鉗口(mm) 0～20，20～Φ40 各1副
