電度表接線盒

電度表接線盒概述

電度表接線盒是電能計量裝置標準接線中的專用接線盒，起接線和安全保護用.通過透明的防塵蓋可直接觀察到內部各元件及端子狀態，導電體和接線螺釘均選用H62銅，表面鍍鎳。電路聯接可靠；絕緣盒材料為聚碳酸脂，耐熱性和耐衝擊性能良好，電氣間隙和爬電距離均高於國家標準。

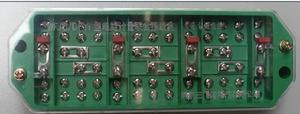

電度表接線盒

電度表接線盒技術參數：

基本技術參數
額定電壓：660V。額定電流：20A。
額定功率：50HZ/60HZ
絕緣電阻：30M∏
環境溫度：-40℃/+100℃
工頻耐壓：3000V/min

類型三相四線電度表接線盒品牌三門灣電器
型號WFJ6/DFY1基本電流20（A）
參比電壓660（V）頻率60（Hz）
最大電流30（A）裝箱數50

電度表接線盒適用範圍

WFJ6/DFY1系列電度表接線盒用於額定電壓:380V,頻率50HZ(60HZ)一相四線(二線)制的電網系統中與互感器和電度表相匹配,連線截面積為0.5-4mm2的圓銅導線用的接線盒.在二次迴路中,作為帶負何情況下安全調換或現場檢驗電度表,電氣儀表,繼電保護屏等電氣設備的接線,確保了工作人員的人身安全,提高了現場的工作效率。
電度表接線盒的作用
1、外形美觀、使用方便可靠；
2、接線盒聯接中增加熔芯卡，可根據用戶
要求安放熔斷體，如表相出現短路故障，熔
斷體會自動斷開，起到線路保護作用；

電度表接線盒特性

WFJ6/DFY1型電度表接線盒除N線帶熔斷器系列,A相、B相、C相均採用聯接片聯接，一般用在額定電壓3×380V（一般二線或四線）有功電度表上，例：DT862型三相四線有功電度表，經互感器接入。
電度表接線盒A、B、C相線及中性線N均帶保護，一般用在額定電壓3×100/57.7例如WFJ6/DFY1型三相三線有功電度表經電流互感器接入.

電度表接線盒工作原理

WFJ6/DFY1-三相四線電度表接線盒，是從老膠木產品更新換代的新產品；絕緣材料採用進口的高分子聚碳酸脂加工而成，具有良好的電氣性能和機械性能,(解決了老膠木產品脆,易碎,安裝時間長吸水後起霉斑等缺點)。金屬件採用銅合金，引進進口自動化設備加工製成，金屬表面還鍍鎳加以保護，具有安全可靠美觀大氣的優點，可接4MM線,電流20A,電壓為660V,可在-40℃至+60℃範圍內正常工作,其電壓迴路採用一進三出,各相電壓.電流具有相序表識,即方便接線,又避免了因相序接錯而造成的計量錯誤,接線盒的透明蓋用兩隻可封印的螺絲加以固定,解決了防竊電工作。在二次迴路中,作為帶負何情況下安全調換或現場檢驗電度表,電氣儀表,繼電保護屏等電氣設備的接線,確保了工作人員的人身安全,提高了現場的工作效率。
