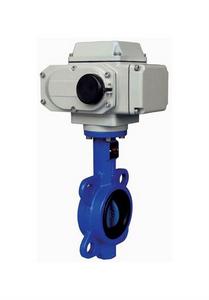

電子式電動調節蝶閥結構組成：
由電子式電動執行機構與電動調節蝶閥通過機械方式連線，經過安裝調試後共同組成。根據其動作模式可分為：開關型和調節型二種。
開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。
調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4～20mA（0～5等弱電控制）信號來完成調節動作。
閥門樣式：
蝶板採用框架結構，強度高，過流面積大，流阻小；整體烤漆、能有效地防止鏽蝕，只需要更換密封閥座密封材料，就可用於不同介質。
其具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，任意方向安裝。適用於水、油品等多種液態介質。
產品特點：
1、密封副材料選用不鏽鋼和丁腈耐油橡膠配對，使用壽命長。
2、橡膠密封圈即可位於閥體上，也可以位於蝶板上，可適用不同特點的介質，供用戶選擇。
3、蝶板採用框架結構，強度高，過流面積大，流阻小。
4、整體烤漆、能有效地防止鏽蝕且只要更換密封閥座密封材料，就可使用於不同介質。
5、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
6、本閥結構獨特，操作靈活，省力，方便。通常作為調節和截止使用。
技術參數：
| 工藝指標 | 工藝參數 |
| 公稱通徑 | DN50～800 |
| 公稱壓力 | PN1.6Mpa 2.5Mpa 4.0Mpa |
| 連線方式 | 對夾、法蘭 |
| 介質溫度 | -20℃～120℃ |
| 環境溫度 | -20℃～60℃ |
| 絕緣電阻 | 100MΩ/500VDC |
| 耐壓強度 | 1500VAC/1分鐘 |
| 電 源 | AC220V AC380V DC24V |
| 控制信號 | 4～20mA 1～5VDC |
| 反饋信號 | 4～20mA 1～5VDC |
| 基本誤差 | ≤0.5% |
| 死 區 | ≤0.4% |
| 防護等級 | IP68 |
| 行程角度 | 0°～90° |
| 流量特性 | 近似等百分比 |
| 閥體材質 | HT250 WCB SUS304 |
| 閥板材質 | SUS304 SUS316 |
| 填 料 | 石棉紡織填料，石墨 |
| 密 封 | EPDM、PTFE |
| 製造標準 | GB/T 122387-89 |
| 檢驗標準 | JB/T9092-99 API 598 |
| 法蘭標準 | JB79-59 GB20592-97 AMSI B16.5 |
| 連線標準 | GB/T 9113.1-2000 GB/T9115.1-2000 JB78 |
| 適用介質 | 水、氣體、油等 |
| 適用範圍 | 輕紡、造紙、食品、醫藥、化工、石油、電力、給排水、氣體管道上的調節流量。 |
額定Cv值：
| 規格 | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 150 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| in | 2＂ | 2.5＂ | 3＂ | 4＂ | 5＂ | 6＂ | 8＂ | 10＂ | 12＂ | 14＂ | 16＂ | 18＂ | 20＂ | 24＂ | 28＂ | 32＂ | |
| 90°開啟時 CV值 | 135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 |
