中文名稱:電子式電動軟密封蝶閥
英文名稱:Electronic sealing butterfly valve
電子式電動軟密封蝶閥採用電子式電動執行機構,調節精度高、動作速度快。電子式電動軟密封蝶閥結構簡單、加工方便、易製成大口徑、阻力係數小、流通能力大,特別適用於大口徑、大流量的場合。
電動軟密封蝶閥是一種(閥板)繞垂直於通道的固定軸旋轉的閥門,其由迴轉型角行程電子式電動執行器和蝶形閥組成,屬旋轉高性能型調節或開關閥類,接受工業自動化控制儀表來源的電流信號或電壓信號的輸入,可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用於氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質。
1、小型輕便,容易拆裝及維修,並可有任意位置安裝。
2、結構簡單,緊湊,90°迴轉啟閉迅速。
3、操作扭矩小,省力輕巧。
4、流量特性趨於直線,調節性能好。
5、啟閉試驗次數多達數萬次,壽命長。
6、達到完全密封,氣體試驗泄漏為零。
7、選擇不同零部件材質,可適用多種介質。
技術指標
主要技術參數公稱通徑 DN | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
額定流量係數 Kv | 125 | 190 | 200 | 440 | 780 | 1240 | 1760 | 2390 | 4000 | 4800 | 5430 |
公稱壓力 MPa | 1.6 | ||||||||||
流量特性 | 近似等百分比 | ||||||||||
額定轉角 | 60度 | ||||||||||
介質溫度 | -20~150 | ||||||||||
法蘭尺寸、型式 | 按JB/T79.1-94,對夾式法蘭連線 | ||||||||||
閥體、閥板材質 | ZG270~500,ZG1Cr18Ni9Ti |
項目 | 指標值 |
基本誤差% | +2.5 |
回差% | 2.0 |
死區% | 3.0 |
始終點偏差% | +2.5 |
額定行程偏差% | +2.5 |
允許泄露量1/h | GB/T4213-92中V級 |

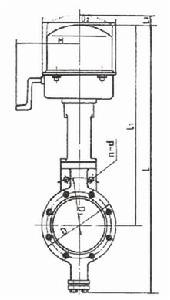

公稱 通經 | D | D1 | 法蘭 距B | L | L1 | L2 | H | D2 | n-d |
80 | 135 | 160 | 60 | 593 | 480 | 155 | 225 | 255 | 8-18 |
100 | 155 | 180 | 60 | 615 | 490 | 155 | 225 | 255 | 8-18 |
125 | 185 | 210 | 60 | 647 | 512 | 155 | 225 | 255 | 8-18 |
150 | 210 | 240 | 60 | 702 | 552 | 155 | 225 | 255 | 8-23 |
200 | 265 | 295 | 70 | 747 | 567 | 155 | 225 | 255 | 12-23 |
250 | 320 | 355 | 70 | 914 | 695 | 165 | 260 | 335 | 12-23 |
300 | 375 | 410 | 80 | 959 | 730 | 165 | 260 | 335 | 12-25 |
350 | 435 | 470 | 80 | 1039 | 760 | 165 | 260 | 335 | 16-25 |
400 | 485 | 525 | 100 | 1122 | 800 | 165 | 260 | 335 | 16-30 |
450 | 545 | 585 | 100 | 1197 | 843 | 165 | 260 | 335 | 20-30 |
500 | 608 | 650 | 100 | 1292 | 905 | 165 | 260 | 335 | 20-34 |
