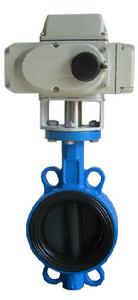

一、電動尼龍覆層蝶閥 產品概述:
電動尼龍覆層蝶閥採用兩墊片加一對開環和彈簧卡圈結構方式,防止閥桿無意地被拆卸同時又可承載一定的
軸向力,防止閥桿重量傳遞給蝶板。丁腈橡膠O形密封圈,可有效防止雜質侵入,同時加強閥桿密封防止介質外流。單根整體式閥軸無銷扁鍵傳動,使介質與金屬(閥軸與閥體)完全隔離消除內部滲漏與鏽蝕之虞。無銷雙D扁鍵連線確保剛性傳動和雙向可靠密封,允許閥板上下左右移動自由對中,大幅度減少閥座應力和磨損,有效延長閥座壽命。二、電動尼龍覆層蝶閥 技術特點:
壓力試驗測試參數 | 電動尼龍覆層蝶閥產品特性 |
試驗壓力MPa | 0.6 | 1.0 | 1.6 | 耐磨特性 | 尼龍耐磨性是銅的七倍 |
強度試驗Mpa | 0.9 | 1.5 | 2.4 | 潤滑特性 | 具有自潤滑性,光潔減摩,操作扭矩小 |
密封試驗Mpa | 0.66 | 1.1 | 1.76 | 耐腐蝕性 | 具有優異的耐鹼鹽和弱酸侵蝕性能 |
氣密試驗Mpa | 0.6 | 0.6 | 0.6 | 減阻特性 | 表面光滑流體摩擦阻力小環保節能 |
工作電源 | AC220V、AC380V/DC24V | 互換特性 | 鋁青銅,雙向不鏽鋼,316L等不同材質供選 |
結構形式 | 中線型 | 密封特性 | 可更換的橡膠密封圈,完全隔離介質與金屬接觸 |
輸入信號 | 0~10V、1~5V、4~20mA(可選) | 材質互換 | 也可用鋼板,塗尼龍或塗氯化聚醚 |
套用特點 | 廣泛套用於化工領域,腐蝕性介質 | 塗層厚度 | 最少50μm |
三、電動尼龍覆層蝶閥 產品技術參數:
工藝指標 | 工藝參數 |
公稱通徑 | DN50~800 |
公稱壓力 | PN1.6Mpa 2.5Mpa |
連線方式 | 對夾、法蘭 |
適用溫度 | -40℃~120℃ |
環境溫度 | -20℃~60℃ |
絕緣電阻 | 100MΩ/500VDC |
耐壓強度 | 1500VAC/1分鐘 |
電 源 | AC220V AC380V DC24V |
控制信號 | 4~20mA 1~5VDC |
反饋信號 | 4~20mA 1~5VDC |
防護等級 | IP68 |
行程角度 | 0~90 |
流量特性 | 近似等百分比 |
閥體材質 | WCB SS304 SS316 SS316L |
閥板材質 | HT200 QT450 WCB SS304 SS316 SS316L 鈦或特殊材質 |
填 料 | 石棉紡織填料,石墨 |
密 封 | EPDM、PTFE 、NBR、HYPALON、FKM、SILICON、 |
製造標準 | GB/T 122387-89 |
檢驗標準 | JB/T9092-99 API 598 |
法蘭標準 | JB79-59 GB20592-97 AMSI B16.5 |
連線標準 | GB/T 9113.1-2000 GB/T9115.1-2000 JB78 |
適用介質 | 清潔水、飲用水、海水、暖通空調、廢水、污水、消防水、烴類、天然氣、有機溶劑、鹽水、弱酸、弱鹼等介質 |
適用範圍 | 環保、電力、冶金、造紙、化工、等給排水系統 |
