簡介
電動背景軸電源電壓：220/24V 保險絲 5A
卷守力矩 不小於50kg-cm 單軸輸出功率：40W

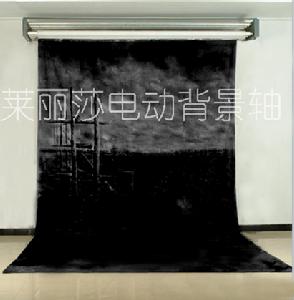

卷幕機又叫電動背景軸，目前是一種廣泛用於製作廣告、圖片、照相攝影室等需要背景收放的場合 ,以功率減速電機帶動滾軸卷放幕布 ,具有功率大 , 轉速穩定等特點。相比同類產品最大優點是操縱系統採用了國家電力部規定的安全電壓電流 24V, 安全、可靠、操作簡單方便 。
安裝方法
用衝擊鑽按機座在牆體上鑽出直徑φ 12mm 的孔 , 放入 M8 膨脹螺栓 , 將整機抬起 , 對準螺栓孔 , 使機座與牆體緊貼並鏇上螺母 , 確認牢固 , 即可進行工作。
注意事項 ：
1 、安裝卷幕機的牆體必須牢固 , 平整 , 具有足夠的堅實度 , 嚴禁將卷幕機安裝在土坯牆或碎磚牆上 , 裝膨脹螺絲的孔不可打在磚縫上。
2 、不得在滾軸上懸掛其它重物或將滾軸用於其它重物的卷放。
3 、安裝時 , 先把主機用膨脹螺絲固定在牆體上 , 確認牢固 , 把鋁管 或鐵管園頭插在主機軸套內 , 用 M6 螺絲銷住 , 將另一端的直頭插入副機 上的軸承內 , 再用膨脹螺絲把副機固定在牆體上 , 確認主機和副機的高度相同 , 平衡一致。如不平衡會產生異響和卷背景時產生傾斜造成使用不良。
4 、電源電壓過低時 , 電動機啟動困難時 , 不可勉強工作 , 應採取升壓措施。工作結束必須切斷電源 , 以防電壓不穩 , 造成事故。
5 、控制盒上安裝有 5A 保險絲 , 若發光二極體不亮 , 請檢查並更換 保險絲 , 二極體亮時可進行正常工作。滾軸的正反轉由控制盒上的按鈕 分別控制。
此使用說明附裝配圖和電源圖各一 , 安裝時安裝配圖進行裝配 , 出現故障可按原理圖檢查排除。

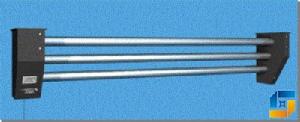

電動卷幕機，由動力機箱、承托機箱、捲軸構成，動力機箱內，捲軸軸承穿過固定在動力機箱外殼上的軸承套與安裝在電機固定架上的電機相連線；承托機箱內的承托軸與捲軸另一端的捲軸軸承相連線；捲軸軸承通過卷軸傳動輪固定在捲軸上，安裝在動力機箱內的捲軸軸承一端設有凹型連線器，與電機軸上的凸型連線器相卡合，捲軸呈階梯狀安裝在動力機箱和承托機箱之間。使用時，在捲軸上安裝上所需要的背景，然後通過控制開關、使電機帶動捲軸傳動輪，操縱捲軸轉動，背景升降，達到更換背景的目的。
專利證號：200420122120
名稱：電動卷幕機
型號:SJ —3 JM —mm
說明： SJ(“賽佳”品牌的縮寫)— 3JM (3根獨立不鏽鋼卷幕軸)— 30(每根軸長30dm(3m))
電壓:Ac 220V 50/60Hz
說明：
1） 規格多樣化,從3---5軸、長度3---6米任選
2） 設計精巧，安裝控制靈活，維修方便；
3） 採用優質電機和軸承，經久耐用，噪聲低，保證工作時對噪聲的高要求；
4） 功率低，84W/台，超低壓起動，安全可靠，維護費用更低；
5） 景片更換容易，告別大、笨、粗的實物景片；
6） 此設備特別適合於中、小型演播室、會議室、電教室和多功能廳等場所。
7） 由我公司獨家開發生產。
電動卷幕機的特點：
不需製作實背景，因此也就不用搭景，不需占用場地保存場景可重複使用，同一燈光區內可以滿足3個以上節目景片的需要（梅州電視台四樓演播室更是保持了在同一燈光區做13個欄目的記錄），並可根據導演的意圖進行任意修改，充分發揮創作人員的想像和創造力，充分克服了實景片套用過程中，搭、換、移等過程耗時、耗人、耗力、耗空間等弊端，景片更換輕輕鬆鬆，安全可靠。
性能指標
| 型號 | 卷速（轉/mim） | 功率（W） | 軸數（根） | 軸長（mm） | 噪聲（≤db） |
| SJ-3JM-30 | 15 | 84 | 3 | 3000 | 15 |
| SJ-3JM-40 | 15 | 112 | 3 | 4000 | 15 |
| SJ-3JM-50 | 15 | 140 | 3 | 5000 | 18 |
| SJ-3JM-60 | 15 | 168 | 3 | 6000 | 18 |
| SJ-4JM-30 | 15 | 84 | 4 | 3000 | 15 |
| SJ-4JM-40 | 15 | 112 | 4 | 4000 | 15 |
| SJ-4JM-50 | 15 | 140 | 4 | 5000 | 18 |
| SJ-4JM-60 | 15 | 168 | 4 | 6000 | 18 |
| SJ-5JM-30 | 15 | 84 | 5 | 3000 | 15 |
| SJ-5JM-40 | 15 | 112 | 5 | 4000 | 15 |
| SJ-5JM-50 | 15 | 140 | 5 | 5000 | 18 |
| SJ-5JM-60 | 15 | 168 | 5 | 6000 | 18 |
本參數可根據貴方要求作出相應調整。
安裝、使用注意事項
1.安裝應使卷幕機兩端處於同一水平線上，誤差≤2mm；垂直≤2mm ；
2.應在安裝使用後三個月進行一次檢修；
3.本系列的電動卷幕機的承載量為≤15kg
4.本系列的電動卷幕機從延長壽命的角度，請每次連續使用不要超過15分鐘；
5.請不要將過長的景片安裝在電動卷幕機的捲軸上；
6.切勿私自進行維修、改裝、帶電作業。
對電動噴畫景片的要求
1．反光問題。根據我公司大量套用的實踐，用PP相紙（一種塑膠材料）作白稿，用水性墨水噴繪即可，鑒於水性墨水遇水即溶的特點，面鍍一層啞光膜；
2．噴畫精度。噴畫精度要求為600dpi。
3．皺紋。在安裝、運輸過程中不可摺疊，以免損壞噴畫。
對燈光的要求
電動卷幕機及噴畫作景片時，對噴畫景片的投射照度不宜過高，控制在500-800lx左右。人物光的布光和實景片一樣，基本依照三點布光的方法進行，三點布光指主光、逆光、輔助光，即可滿足拍攝要求。
故障分析與排除
1、卷幕機不能把景片卷上去是什麼問題？
答：首先檢查現有的電氣線路是否有故障，然後檢查馬達是否燒壞，再對應《主要性能指標一覽表》，檢查所安裝的景片重量是否超過卷幕機所允許的承重量；
2、卷幕機卷上去之後，會自動下垂，是什麼問題？
答：請對應《主要性能指標一覽表》，檢查所安裝的景片重量是否超過卷幕機的允許承載量；
3、卷幕機承載達不到設計標準？
答：在安裝時，應使卷幕機兩端處於同一水平線上，誤差≤2mm；垂直度≤2mm；再檢查荷載是否準確。
