產品概述
簡介

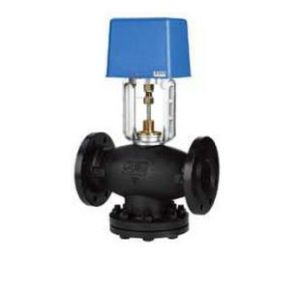

二通閥比例積分電動二通調節閥系列能調節蒸汽或冷熱水的流量，廣泛用於中央空調、採暖、水處理、工業加工行業等系統的流體控
制。
工作原理
由溫度控制器將溫度感測器的檢測值與設定值不斷比較，同時不斷地輸出信號，控制調節閥的開度連線可調，最終使溫度感測器測量的環境溫度保持在設定的溫度範圍內。
產品特點
4V交流電壓的同步可逆轉馬達。
1000牛頓力。
限位磁性離合器。
動作利用齒輪傳送，輸出齒輪螺桿組採用繞中
心軸旋轉的平面滾動軸承，閥軸則採用中央螺
絲管道以及定位圓片。
閥動位置指示器。
防火的ABS塑膠外罩。
可附加手動控制桿。
現場安裝方便。
適合23mm以下的直行程調節閥。
★執行器選用鑄鋁支架及塑膠外殼，體積小、重量輕
★選用永磁同步電機，並帶有磁滯離合機構，具有可靠的自我保護功能
★適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）
★具有0～10V或4～20mA反饋信號（選配）
★傳動齒輪採用金屬齒輪，大大提高了驅動器的使用壽命
★功耗低、輸出力大、噪音小
★閥體有鑄銅、鑄鐵、鑄鋼、不鏽鋼多種材質可供選擇，以適合不同工作介質及溫度的要求
★閥體有螺紋連線和法蘭連線兩種，安裝方便，其構造符合IEC國際標準
★閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥
產品功能
◆本系統適用於空調系統的新風機組冬/夏季溫度控制。
◆由溫度感測器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV
◆TV-1的開度連續可調。最終使TE－1測量的環境溫度保持在設定溫度範圍內。
◆當盤管後的溫度低於某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
工作原理
驅動器是由可逆同步馬達驅動，並帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達設有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。
型號說明：
VA7100內置24V/AC雙向可逆馬達，直行程調節。
VA7102能接受與反饋0~10V或4~20mA控制訊號，提供比例式控制
