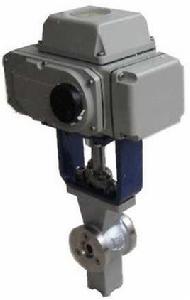

電動式調節閥

電動式調節閥

電動調節閥是工業自動化過程控制中的重要執行單元儀表

概述:

電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高,正被越來越多的套用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點:節能(只在工作時才消耗電能),環保(無碳排放),安裝快捷方便(無需複雜的氣動管路和氣泵工作站)。

構成:

由電動執行機構和調節閥連線組合後經過調試安裝構成電動調節閥。

工作原理:

通過接收工業自動化控制系統的信號(如:4~20mA)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

流量特性介紹:

電動調節閥的流量特性,是在閥兩端壓差保持恆定的條件下,介質流經電動調節閥的相對流量與它的開度之間關係。

電動調節閥的流量特性有:線性特性,等百分比特性及拋物線特性三種。

套用領域:

電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。

安裝:

電動調節閥最適宜安裝為工作活塞上端在水平管線下部。溫度感測器可安裝在任何位置,整個長度必須浸入到被控介質中。

電動調節閥一般包括驅動器,接受驅動器信號(0-10V或4-20MA)來控制閥門進行調節,也可根據控制需要,組成智慧型化網路控制系統,最佳化控制實現遠程監控。

類似產品:

與電動調節閥功能相似的還有:自力式調節閥。

自力式調節閥不需外加能源,通過調節設定點控制溫度。當溫度升高,閥門根據溫度變化成比例的關閉。

自力式調節閥包含一個控制閥和一個溫控器(包含一個溫度感測器、一個設定點調整器、一個毛細管和一個工作活塞),電動執行器 依靠選擇不同的溫度狀態套用。溫度調節閥根據液體膨脹原理操作,如果在感測器上的溫度升高,將使得液體填充物同時加熱並膨脹,在工作活塞的作用下閥門關閉,此時將冷卻介質。通過設定點鍵可以一步步調整,電動二通閥可以在標尺上讀出。所有的溫控器都配有一個超溫安全保護設備。
