電動二通閥系列

電動二通閥系列

1000牛頓力。 閥動位置指示器。 (±10%)

電動二通閥系列產品分類:

1、VA7010電動二通閥VA7010系列產品簡介
LDVA7010系列開關式電動二通閥由VAA7010系列閥門驅動器和VAV7010系列銅閥組成。用於控制冷水或熱水空調系統管道的開啟或關閉,達到控制室溫之目的。驅動器由單向磁滯同步電機驅動,閥門彈簧復位。閥門不工作時處於常閉狀態,當需要工作時,由溫控器提供一個開啟信號,使電動閥接通交流電源而動作,開啟閥門,冷凍水或熱水進入風機盤管,為房間提供冷氣或暖氣;當室溫達到溫控器設定值時,溫控器令電動閥斷電,復位彈簧使閥門關閉,從而截斷進入風機盤管的水流。通過閥門關
閉或開啟,使室溫始終保持在溫控器設定的溫度範圍內。
VA7010系列電動閥之驅動器與閥體採用螺套聯接方式,可以在閥門安裝之後,再安裝驅動器,現場裝配,接線靈活、方便。
驅動器之平面設計可以貼近牆面安裝,占用空間小。產品可靠耐用,工作噪音低,並能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。VA7010系列驅動器技術參數
型號 額定電壓 功率 驅動方式 與SRV2000閥配合動作時間 淨重(kg)
VA7010-220
VA7010-110
AC220V±10% 7W 單向電機驅動
閥門彈簧復位
全開時間:通電後約10秒
關閉時間:斷電後約5秒
0.3
AC110V±10%
VA7010-24 AC24V±10%
VA7010系列銅閥門技術參數
產品型號 閥門形式 聯接螺紋 流量係數
Kv
關閉壓差
(MPa)
工作
介質
流體
溫度
環境
溫度
儲存
溫度
承壓
(MPa)
VA7010-15 常閉二通閥 G1/2 1.5 0.25 冷凍/
熱水
2-94℃ 0-60℃
最大相對
濕度為不
凝露
-20-65℃
最大相對
濕度為不
凝露
1.6
VA7010-15 混合三通閥 G1/2 1.5 0.25
VA7010-20 常閉二通閥 G3/4 2.5 0.1
VA7010-20 混合三通閥 G3/4 2.5 0.1
VA7010-25 常閉二通閥 G1 4.8 0.06
VA7010-25 混合三通閥 G1 4.8 0.06
VA7010系列尺寸圖
型號 尺 寸(mm) 淨 重
(kg)
A B
VA7010-15 55 113 0.60
VA7010-15 55 128 0.60
VA7010-20 66 124 0.65
VA7010-20 66 137 0.65
VA7010-25 90 129 0.70
VA7010-25 90 145 0.70
2、VB3200比例積分電動二通閥VB3200系列產品概述
比例積分調節閥系列能調節蒸汽或冷熱水的流量,廣泛用於中央空調、採暖、水處理、工業加工行業等系統的流體控制。VB3200系列產品特點

★執行器選用鑄鋁支架及塑膠外殼,體積小、重量輕
★選用永磁同步電機,並帶有磁滯離合機構,具有可靠的自我保護功能
★-適合多種控制信號:增量(浮點)、電壓(0~10V)、電流(4~20mA)
★-具有0~10V或4~20mA反饋信號(選配)
★傳動齒輪採用金屬齒輪,大大提高了驅動器的使用壽命
★功耗低、輸出力大、噪音小
★閥體有鑄銅、鑄鐵、鑄鋼、不鏽鋼多種材質可供選擇,以適合不同工作介質及溫度的要求
★-閥體有螺紋連線和法蘭連線兩種,安裝方便,其構造符合IEC國際標準
★閥體結構形式有兩通閥(單座)、兩通平衡閥(平衡式)、三通合流和三通分流閥

VB3200系列產品功能

◆本系統適用於空調系統的新風機組冬/夏季溫度控制。
◆由溫度感測器TE-1,比例積分溫度控制器TC-1和電動兩通調節閥TV-1組成送風溫度控制系統,安裝在送風管道的TE-1把檢測到的溫度信號傳送至TC-1,由TC-1將TE-1的檢測值與設定值不斷比較,同時不斷地輸出信號,控制TV
◆TV-1的開度連續可調。最終使TE-1測量的環境溫度保持在設定溫度範圍內。
◆當盤管後的溫度低於某限值時,低溫保護開關TS-1切斷送電機的電源,從而使 新風風閥關閉,防止盤管內的水結冰,漲裂盤管。

3、VB7000法蘭型電動二通閥VB7000系列產品特點

1、執行器選用鑄鋁支架及塑膠外殼,體積小、重量輕。

2、選用永磁同步電機,並帶有磁滯離合機構,具有可靠的自我保護功能。
3、適合多種控制信號:增量(浮點)、電壓(0~10V)、電流(4~20mA)。
4、具有0~10V或4~20mA反饋信號(選配)。
5、傳動齒輪採用金屬齒輪,大大提高了驅動器的使用壽命。
6、功耗低、輸出力大、噪音小。
7、閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇,以適合不同工作介質及溫度的要求。
8、閥體有螺紋連線和法蘭連線兩種,安裝方便。

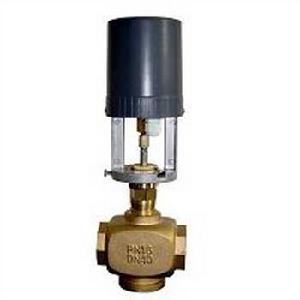

2、4、VG7000電動二通調節閥VG7000系列產品特點
VG7000系列電動調節閥可根據控制器的要求調節冷水、熱水、蒸汽等介質的流量,達到控制溫度、濕度和壓力的目的,套用於空調、製冷、採暖等系統的自動控制。 VG7000系列電動調節閥閥體由優質青銅精密鑄造製成。水閥採用標準江森自調節EPR O-型密封,蒸汽閥採用彈簧載入PTFE及V形圈(Viton-Teflon)密封,適用於在多種溫度範圍下的可靠密封;採用內螺紋連線,可選擇BSP、NTP標準,安裝方便。VG7000系列技術參數

VG7000系列電動調節閥口徑15~50mm,閥體結構有二通閥、三通合流閥, 具有等百分比、直線等流量特性。

公稱通徑DN(mm) DN15 DN20 DN25 DN32 DN40 DN50
額定流量係數Kv 4.0 6.3 10 16 25 40
允許壓差ΔP(kPa)
(配合VA-7150)
1492 952 593 359 234 145
允許壓差ΔP(kPa)
(配合VA-7200)
2379 1930 1234 752 483 310
類 型 閥體材質 閥芯、基座材質 公稱壓力(Mpa) 泄漏量 流量特性 介 質 介質溫度
二通閥 鑄青銅 黃銅(水閥)
不鏽鋼(蒸汽閥)
1.6 <0.01% Kv 等百分比 水、蒸汽、乙二醇 2~170℃
(蒸汽閥)
三通閥 直線
5、VB7200蒸汽電動二通閥

LDVB-7000系列法蘭鑄鐵閥門配以電子驅動控制裝置後,能調節蒸汽或冷、熱水的流量,廣泛用於中央空調、採暖、水處理、工業加工行業等系統的流體控制。

VB7200系列結構圖VB7200系列工作原理及特點

驅動器是由可逆同步馬達驅動,並帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用,能在停頓的情況下產生穩定的扭力。故此當馬達設有電流通過時能穩定地停頓在任何一點,當閥門全開或全關時磁離合器分離,停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。
24V交流電壓的同步可逆轉馬達。
1000牛頓力。
限位磁性離合器。
動作利用齒輪傳送,輸出齒輪螺桿組採用繞中
心軸鏇轉的平面滾動軸承,閥軸則採用中央螺
絲管道以及定位圓片。
閥動位置指示器。
防火的ABS塑膠外罩。
可附加手動控制桿。
現場安裝方便。
適合23mm以下的直行程調節閥。

VB7200系列型號說明

VA7100內置24V/AC雙向可逆馬達,直行程調節。
VA7102能接受與反饋0~10V或4~20mA控制訊號,提供比例式控制

6、ZQ911F電動二通球閥

廣泛套用於暖通空調、石油、化工、製藥、汽車等行業,通過系統對於產品達到高效節能的控制效果。
產品設計從用戶角度出發,為不同用戶解決各方面的系統控制問題。
套用於中央空調的風門控制,通過對風門的精確控制,達到節能降耗的目的。
以小巧體積、低噪音實現對蝶閥的準確定位,是工業過程控制中一種新興的執行器。
套用於中小口徑水閥中,具備高防護等級(IP65)與低能耗,安裝方便,終生免維護。

7、Q911F電動二通球閥

控制特性:電機驅動復位
驅動電源:230V AC±10%,50-60Hz;
功率消耗:4W(僅當閥門開啟,關閉時);
電機類別:雙向同步電機
動用時間:15S(開~關);
公稱壓力:1.6Mpaz;
泄 露 量:≤0.008%Kvs(壓差小於500Kpa時);
連線方式:管螺紋G;
適用介質:冷凍水或熱水;
介質溫度:≤200℃
產品特點強勁動力;
超大關閉力,最大可達到8MPa;
大流量;
無泄露;
長壽命設計;
口徑DN15-DN25;

8、LDKV46.2動態平衡電動二通閥

LDKV46.2系列產品概述

動態平衡電動二通閥;流量平衡器與電動控制閥一體,關斷力6.8Bar寬壓差範圍內盤管水流量精度自動恆定模數化流量工廠標定,無需現場平衡調試,電動執行器低噪運轉,安裝及拆卸十分方便電動執行器僅在動作時間15秒內耗電4VA,在全開或全關位置時機械鎖定真正零耗電一體化動態平衡電動二通閥明顯降低水系統流動噪聲,徹底解決水力平衡問題,綜合節能效果6%-35%LDKV46.2系列產品技術參數
工作電源 220V AC/50Hz(60Hz)
瞬態功率 4VA
公稱壓力 PN1.6MPa
關閉壓差 0.68MPa
動作時間 約 15s
工作壓差 10~100KPa或20~200KPa
流量偏差 5%
選用材料 不鏽鋼閥芯、不鏽鋼彈簧、銅閥體表面鍍鎳處理
流量模數 (m3/h) 0.32 0.40 0.50 0.65 0.80 1.00 1.25
介質溫度 2~90℃水
控制信號 三位浮點或二點三線
連線方式 絲口 3/4″、絲口 1″
連線尺寸 長 (145) 寬(62) 高(130)
9、VG6013二線制電動二通閥VG6013系列產品簡介
立盾牌GVC6013系列電動閥用於控制中央空調系統、採暖系統管道的開啟或關閉,達到控制室溫之目的。控制閥由單向磁滯同步馬達驅動,彈簧復位。閥門不工作時處於常閉狀態,當需要工作時,由溫控器提供一個開閥信號,使電動閥接通交流電源而動作,開啟閥門,冷凍水或熱水進入風機盤管,為房間提供冷氣或暖氣;當室溫達到溫控器設定值時,溫控器令電動閥斷電,復位彈簧使閥門關閉,從而截斷進入風機盤管的水流。通過閥門關閉和開啟,使室溫始終保持在溫控器設定的溫度範圍內。
GVC6013系列電動閥可選配帶輔助開關,套用於其他設備的控制;並可選用不同的接管形式、適用電壓,以滿足不同需要。
GVC6013系列電動閥,操作靈活,可靠耐用,工作噪音低,並能抵受在隱蔽式風機盤管裝置內常出現在高溫高濕環境。VG6013系列產品使用材質說明

材質說明
閥體材料:鍛造黃銅
閥桿材料:黃銅
密封材料:丁腈橡膠(NBR)
驅動器底盤:阻燃ABS工程塑膠
驅動器蓋:阻燃玻纖增強PA工程塑膠

產品型號 LDV系列電動閥 LDV系列電動閥
材 料 黃銅閥體、不鏽鋼基座、
鋁罩殼
黃銅閥體、閥芯、密封蝶、
不鏽鋼閥桿、彈簧
可承壓力(MPa) 2.5MPa
閥體連線 標準圓柱管螺紋
適用介質 冷凍水、熱水或低壓蒸氣
適用液體溫度 2℃~105℃
環境溫度及濕度 0℃~50℃不凝露
水流控制方式 開關
驅動電源 AC220V(+10%、15%),50Hz功耗≤5W
電機類別 磁滯同步電機,轉速500r/min
全行程時間 開6秒,關4秒 開8秒,關5秒
VG6013系列產品型號
產品型號 閥門形式 聯接螺紋 流量係數
Kv
關閉壓差
(MPa)
工作
介質
流體
溫度
環境
溫度
承壓
(MPa)
電氣規格 存放溫度
VC6013GC21520A4 常閉二通 G1/2 2.0 0.25 冷凍/
熱水
2-94℃ <40℃ 2.5 220V
(±10%)
50-60Hz
-40-
+70℃
VC6013GC22043A4 常閉二通 G1/2 3.2 0.20
VC6013GC22032A4 常閉二通 G3/4 3.2 0.20
VC6013GC22046A4 常閉二通 G3/4 4.6 0.15
VC6013GC22557A4 常閉二通 G1 5.7 0.10
VC6013GC22568A4 常閉二通 G1 6.8 0.08
VC6013GB31532A4 分流三通 G1/2 3.2 0.15
VC6013GB32046A4 分流三通 G3/4 4.6 0.10
VC6013GB32557A4 分流三通 G1 5.7 0.10
10、VG4303三線制電動二通閥VG4303系列產品材質說明

閥體材料:鍛造黃銅

閥桿材料:黃銅
密封材料:丁腈橡膠(NBR)
驅動器底盤:不鏽鋼
驅動器蓋:鋁合金VG4303系列產品概述

Gv4303系列電動閥用於控制中央空調系統、採暖系統管道的開啟或關閉,達到控制室溫之目的。控制閥由單向磁滯同步馬達驅動,彈簧復位。閥門不工作時處於常閉狀態,當需要工作時,由溫控器提供一個開閥信號,使電動閥接通交流電源而動作,開啟閥門,冷凍水或熱水進入風機盤管,為房間提供冷氣或暖氣;當室溫達到溫控器設定值時,溫控器令電動閥斷電,復位彈簧使閥門關閉,從而截斷進入風機盤管的水流。通過閥門關閉和開啟,使室溫始終保持在溫控器設定的溫度範圍內。
GV4303系列電動閥可選配帶輔助開關,套用於其他設備的控制;並可選用不同的接管形式、適用電壓,以滿足不同需要。
GV4303系列電動閥,操作靈活,可靠耐用,工作噪音低,並能抵受在隱蔽式風機盤管裝置內常出現在高溫高濕環境。

VG4303系列產品規格與型號
產品型號 名稱 Kv值 配置 配置
V4043A1671B 風機盤管閥/兩通 6.8 3/4"bspt/220V/50Hz 54KPa
V4043C1222B 風機盤管閥/兩通/電纜 3.0 1/2"喇叭管/220V/50HZ 136KPa
V4043C1347B 風機盤閥/兩通 3.0 1/2"BSPT/220V/50Hz 136KPa
V40431354B 風機盤閥/兩通 3.0 1/2"BSPT/220V/50Hz 136KPa
V4043C1362B 風機盤閥/兩通 6.8 3/4"BSPT/220V/50Hz 54KPa
V4043C1370B 風機盤閥/兩通 6.0 1/2"BSPT/220V/50Hz 136KPa
V4043A1704B 風機盤閥/三通 6.0 3/4"BSPT/220V/50Hz 68KPa
V40431668B 風機盤閥/三通 6.0 1/2"BSPT/220V/50Hz 68KPa
V4043C1742B 風機盤閥/三通 6.0 1/2"BSPT/220V/50Hz 136KPa

電動二通閥系列產品工作原理

1、 電動二通閥是專供中央空調風機盤管的配套產品,由驅動器與閥體兩部分組成,驅動器由一個同步電機驅動,具備彈簧復位及手動開閥槓桿操縱功能。閥體部分採用活塞式結構。電動閥可與溫控器配套使用,由溫控器控制電動閥電機,使閥門開或關,實現管道冷水或熱水的通或斷,再通過風機盤管送風,以實現溫度的自動調節。
2、電動二通閥之驅動器與閥體採用螺套聯接方式,可以在閥門安裝之後,再安裝驅動器,現場裝配,接線靈活、方便。
驅動器之平面設計可以貼近牆面安裝,占用空間小。產品可靠耐用,工作噪音低,並能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
3、電動二通閥安裝在新風入口的常閉開關式電動閥與機組的風機連鎖,當風機開動,新風風閥全開;當風機關停進風閥/水閥全關,R是連鎖用的中間繼電器。
空氣壓差開關DPS-1是用來檢測過濾網的透氣情況,過濾網越髒,透氣率越低,其兩側的壓力差越大。當壓力差超過DPS-1的設定值時,微動開關動作,發出報警信號。

電動二通閥系列產品安裝注意事項

1、
馬達罩殼防止滴水滲入。當閥裝於水平管道時,安裝位置與垂直平面夾角不超過85°。當閥門裝在垂直管道上時,馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動,當手動桿沿箭頭指向慢慢移動並按進缺口內卡住,閥門處於常開關態,每當電流首次通過電動閥時,手動桿會再設定至自動位置。
2、常閉二通閥和混合三通閥的安裝。對於高層建築物,應在底層支管上採用減壓閥。安裝閥體時,應注意閥體的箭頭指向,若帶有輔助開關 。
3、
4、常閉二通閥和分流三通閥的安裝。
對於高層建築物,應在底層支管上採用減壓閥。
5、馬達罩殼應防止滴水滲入。當閥裝於水平管道,安裝位置與垂直平面夾角不應超過85℃。
6、當閥門裝在垂直管道上時,馬達罩殼必須防止滴水滲入。
7、手動操作桿:當把手動桿沿箭頭指向慢慢移動並按進缺口內卡住,閥門處於常開狀態。每當電流首次通過電動閥時,手動桿會再設定至自動位置。
