機型特點

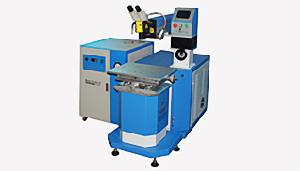

雷射模具焊接機的工作原理是以雷射高熱能並集中定點的熔接技術,有效處理一切微小部分的焊接及修補工作,彌補了傳統氬弧焊技術在修補焊接精細表面時的不足。避免了熱應變和後處理這兩道門檻,大大節省了模具的生產周期。
![](/img/8/dfd/nBnauM3XzQjMyQDO5EzM0czM0MTM2YDO2IDMwADMwAjMxAzLxMzLzMzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
主要優點
雷射模具焊接機專為模具行業量身打造,引進德國技術,採用獨特的結構設計,適合各種大、中、小型模具的修補。
1.採用英國進口陶瓷聚光腔體,耐腐蝕,耐高溫,腔 體壽命 (8-10)年,氙燈壽命800萬次以上。
2.雷射模具焊接機採用世界上最先進的自動遮光系統,消除了在工作時光對眼睛的刺激。
3.雷射頭可旋轉360度,整體光路部份可轉動360度,以及上下電動升降,前後推動,特別適合各種大、中、小型模具的修補。
4.參數調節採用智慧型化遙控器控制,操作簡單、快捷。
5.工作檯可電動升降,三維移動。
6.光點大小電動調節。
模具仿雷射焊機
![](/img/1/3c9/nBnauM3X0cDM3gDM1IjM4UjNxMTMwQzMxMDMwADMwAjM2EzLyIzL0AzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
主要功能、特點及參數:
1.修補質量:熔接強度極高,完全冶金熔接,隋性氣體保護,修補部位不發黑,不氧化,修補處可銑、銼等全部後期加工。
2.修補精度高:可使用圓絲補材進行修補,不會失去原基準面,多餘焊料少,後期整形容易,最小修補量為0.3mm(使用直徑0.3mm的補材)。
3.修補速度快:最快修補量可達100mm3/min(在冷焊修補領域,這是絕對令人驚訝的超快速度)
4.基材損傷小:發熱點小,不會造成基材退火變形。
5.功率分配合理:使用微電腦晶片控制,各種不同直徑的材料都能獲得最佳功率。
6.電壓適應範圍大:當電壓變化在±20%的範圍內波動時,機器仍能保證正常工作,並維持穩定的輸出功率。
7.電連線方便:配有快速強磁連線器,可很方便地連線安裝。工件不受尺寸限制。
8.可焊補材料:除鋅、錫等熔點很低的材料和硬質合金外,各種金屬材料(包括銅和鋁)製成的工件均可修補。
9.修補焊接模式:微束焊、電阻焊、精密氬焊。
10.功率模式:微束焊(多模式,單點/連續)。輸出電流可調;輸出脈衝時間可調。
11.阻焊模式:(單點/連續),可固定焊絲直徑0.1-1.0mm可調。
12.精密氬焊: 輸出電流精密可調,最小的修補電流也可穩定起弧。
13.冷缺方式:風扇強制空冷
14.保護氣體:氬氣或其它隋性氣體(推薦氬氣)。
15.連續輸出時脈衝頻率:多檔可調
16.主機體積:380×150×200mm3
17.整機重量:約14 Kg
適應材料
精密雷射模具焊接機 可焊接的材料非常廣泛,包括: 冷作高合金鋼、熱鍛高合金鋼、含鎳工具鋼、高級鋼、銅合金、鈹銅、高韌鋁合金等金屬材料。
技術參數
型號 | HT-WY180-MK(A) |
工作檯三軸行程 | X=300mm,Y=200mm(X、Y手動可調節,Z軸電動升降) |
工作檯承載 | ≤200KG |
設備重量 | 300kg |
機器供電 | 220V±10%/50Hz或380V±10%/50Hz |
雷射參數 | |
雷射類型 | Nd:YAG脈衝 |
光點調節範圍 | 0.1~0.3mm |
光點大小 | 0.2-3.0mm |
雷射波長 | 1064nm |
脈寬 | ≤20ms |
最大雷射功率 | 180W |
脈衝頻率 | ≤50Hz |
雷射輸出焦距 | 80mm/100mm/120mm(可選) |
雷射冷卻 | 水冷 |
觀察系統 | 顯微鏡(可旋轉360º) |
保護氣體 | 1路(氬氣) |
焊料參數 | |
焊絲直徑 | 0.1mm~0.8mm |
