雙環戊二烯苯酚環氧樹脂

雙環戊二烯苯酚環氧樹脂

低吸濕環氧樹脂廣泛用於塑封料。

DCPD苯酚環氧樹脂名片
製備了DCPD苯酚樹脂,利用該樹脂與環氧抓丙烷反應,製備出了DCPD環氧樹脂,目前須開發高耐熱、低吸水性、低膨脹係數、低收縮的環氧樹脂。雙環戊二烯(DCPD)苯酚環氧樹脂就是其中之一。

簡介

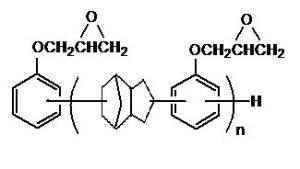

分子結構:

雙環戊二烯苯酚環氧樹脂雙環戊二烯苯酚環氧樹脂

環戊二烯苯酚型型環氧樹脂
[1]外觀:淡黃色珠狀固體性能:極高的粘結性、極低的吸濕性、低介電常數及介質損失角正切、高的耐熱性;固化後的樹脂表現出很好的耐熱性和化學穩定性。
編輯本段製備
首先:雙環戊二烯苯酚樹脂(dpr.1)的製備方法一:以單苯做溶劑向500ml四口瓶中加入100ml甲苯,94g苯酚,1.46mlBF3·Et2O催化劑,攪拌溶解後,加熱到85。C,恆溫滴加雙環戊二烯1.5mol,並繼續恆溫3h,然後升潞至120℃,繼續反疲3h。愛瘟結衷囂熱入氫氯純鈣溶液援拌30rain,靜要,過濾除去潑淀麴,霉水洗3次,分去水層,蒸餾除去來反應物及低聚物,結束反應。得到產品為紅褐色不透明的粘稠物質。方法二:不以甲苯做溶劑在帶有冷凝裝置和攪拌器以及溫度計的四口瓶中,加入56g苯酚和10ml甲苯。邊加熱邊攪拌疆曩葭中豹混台物,警濕度達剿70℃時期入0。5mlBF3·Et20溶液(豫為催億劑),然後升溫到75"C,在1.5h內緩僚滴加13.2鐾雙環戊二烯,並恆溫攪拌1h,然尉加入13.2盛脫色劑,然後升溫黧140"C,褥恆溫3h,結束反應。過濾除去脫色劑,逶避藏壓蒸鐨除去遂量靜苯酚,褥潮23。露載繇茂二爝酚耱鬻,瓣瑟顏色為淺黃色。其次:雙環戊二烯苯酚環氧樹脂(DER.1)的製備在帶有冷凝裝置和攪拌器以及溫度計的四口瓶里先後加入上述製備所得的23.72雙環戊二烯苯酚樹脂、11.89的有機溶劑、0.099的50%NaOH、1.29的水和71.19環氧氯丙烷,攪拌升溫到75℃後,在1.5h內恆溫緩慢滴加199、20%NaOH溶液。再恆溫攪拌1.5h,分去鹽層後,再在75"C恆溫緩慢滴加4.79、20%NaOH溶液,再恆溫1h,結束反應。分液、水洗除去鹽,減壓蒸餾除去其他有機溶劑,即得到苯酚雙環戊二烯環氧樹脂。
編輯本段套用
1.DCPD苯酚環氧樹脂塑封料系列2.環氧灌封料3.覆銅板4.電子包封料、5.高TG的PCB層壓板、6.撓性電路板、7.阻焊油墨等耐熱材料,8.成型材料;9.塗料,10.粘接劑等。

此種功能型環氧樹脂生產工藝複雜,生產要求嚴格;目前國內能生產企業並量產

日本生產企業:

日本DIC株式會社

日本化藥株式會社

相關詞條

熱門詞條

聯絡我們
