1.1 雙機備份方案描述
1.1.1 雙機備份方案的原理
兩台伺服器通過磁碟陣列或純軟體模式，連線成為互為備份的雙機系統，當主伺服器停機後，備份伺服器能繼續工作，防止用戶的工作被中斷。
1.1.2 雙機備份方案的適用範圍
用戶對系統的連續工作性和實時性要求較高，系統停機對系統的影響很大，造成很大的損失。
1.1.3 雙機備份的方式及優缺點
磁碟陣列備份方式—— 兩台伺服器通過磁碟陣列連線起來，形成備份系統，此方法硬體投資大，價格較貴，但系統易於安裝，也相對穩定。
雙機備份磁碟陣列備份模式示意圖
1.2 雙機備份方案
由IBM系列產品組成硬碟備份模式
主機：採用IBM X255
主機網卡：採用IBM 10/100/1000MM網卡
磁碟陣列：採用EXP300 磁碟陣列, 配製RAID 5
具體實現方法參見後面章節附圖和說明

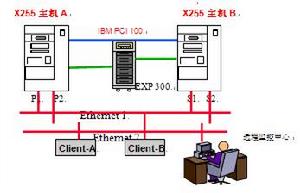

雙機備份IBM X255結合EXP300磁碟陣列的雙機方案
系統簡述：
整個系統由兩台IBM高端伺服器X255和EXP 300磁碟陣列構成雙機備份模式，雙台伺服器互為備份，當一台伺服器出現問題停機時，另一台伺服器能實時接管中斷的工作，保證業務系統的正常運行。
EXP 300磁碟櫃磁碟具有熱插拔功能，具可以靈活組成RAID模式，當一塊硬碟損壞，數據可以恢復，保證數據不丟失。
1 .3 IBM PC 伺服器雙機容錯系統解決方案
由於採用了雙機容錯的集群結構，系統具有極高的可靠性。兩台伺服器可以作
為一個整體對網路提供服務，且相互間互為監控。集群具有一定的負載平衡功能，
可將一個任務的多個進程分攤到兩台服務上運行，提高系統的整體性能。當一台服
務器發生故障時，其上所運行的進程及服務可以自動地由另一台伺服器接管，保證
網路用戶的工作不受影響。同時，如果系統採用RAID技術對數據進行保護，可確保
重 要數據不因系統故障而造成損失。
特點：
高可靠性 支持冗餘磁碟陣列
冗餘電源和風扇設計 所有部件均支持熱插拔
主機可各自運行自己的套用，互為備份，共享磁碟數據
高性能單塊IBM ServeRAID卡數據傳輸頻寬可達 160MB/s
數據傳輸I/O可達3000次/s
主機與磁碟間的距離可達20米
高可用性
可擴展性強/性能價格比高/高容錯性，系統安全高效
2.1 選型產品介紹

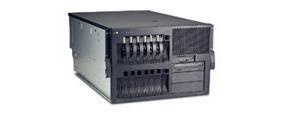

雙機備份IBM X225
要點
頂級的靈活特性
IBM xSeries 255是高性能的4路基於Intel 處理器的伺服器，設計用於滿足不斷增長的商業環境以運行關鍵商務應用程式。該技術特性使xSeries 255 伺服器成為企業電子郵件訊息和工作組協作解決方案以及數據挖掘、數據倉庫和其它需要大量計算處理的商業分析環境的理想選擇。
xSeries 255 伺服器為IT部門提供更高的處理性能，採用桌側系統配置並可以在數分鐘內安置在滿足行業標準要求的機櫃中。支持高達360GB 的內部磁碟數據存儲容量和多磁帶備份功能，使系統擴展和數據備份更加容易。
關鍵技術特性
·Intel Xeon MP 1.4/1.5/1.6/1.9/2.0 GHz處理器
·熱插拔硬碟驅動器
·超級可靠的ChipkillTM記憶體
·Active PCI
可擴展的技術
xSeries 255 伺服器可按照您的需要進行擴展。支持高達12GB的頂級可靠ChipkillTM 記憶體、集成Ultra 160磁碟控制器；可選ServeRAID系列的Ultra 160 SCSI RAID 控制器，所有上述特性更容易擴展系統存儲功能。7個PCI 插槽中有6個是Active PCI-X（熱插拔）插槽，輕鬆擴展系統。xSeries 255 伺服器靈活的機械設計特性，可以簡單安裝或擴展－可以配置為機櫃安裝或塔型伺服器。
技術特性
IBM 選件都經過測試以保證兼容性並增強xSeries 255 伺服器的性能。套用可選的內置數字線性存儲格式磁帶(DLT)或開放線性磁帶系統(LTO)解決方案簡化關鍵數據備份--從單一的磁帶驅動器到自動切換多個磁帶驅動設備。
技術性能一覽表
x255 技術性能一覽表
型號
8685-41X
外形/高度
塔式/ 機櫃7U
Intel Xeon MP處理器
1.5GHz/400MHz
三級快取（每處理器）
1MB
處理器數量（標、配/最大）
1/4
ChipkillTM記憶體（標配/最大）
512MB/12GB
I/O插槽
7個PCI（6x64位100MHz Active PCI-X, 1x32位33MHz）
高級系統管理處理器
集成
托架
最多可擴展到16個托架（包括12個薄型的熱插拔驅動器；6個標配，6個可選；48X-20X IDE CD-ROM； 1.44MB磁碟驅動器）
磁碟控制器
雙通道 Ultra 160 SCSI 控制器（可升級至 Ultra 320）
硬碟驅動器（標配/最大）
0/1.7TB
SCSI RAID支持
可選網路
集成10/100/1000乙太網
I/O連線埠
串口，滑鼠，鍵盤，視頻，管理，乙太網，4個 USB
電源
740W（2x370W熱插拔，冗餘）；最大支持4x370W
冷卻風扇
9個熱插拔變速風扇
光通路診斷TM
支持/增強級
預測故障治
硬碟，處理器，穩壓模組，風扇，電源，記憶體
支持的作業系統
Mircosoft Windows 2000 Server/Advanced Server，Microsoft Windows NT Enterprise Edition，Novell NetWare 6.0，Novell NetWare 5.1, Linux （Red Hat，SuSe 7.0）
軟體
IBM Director，IBM ServerGuideTM
雙機備份擁有適當數量、I/O性能和容量的HDD對系統的性能是十分關鍵的。研究表明，採用的HDD越多，每秒鐘所能進行的存儲訪問操作就越多：通常情況下，把驅動器數量增加一倍可以使系統性能提高50%。
xSeries和Netfinity EXP存儲擴展單元便於增加及管理外部硬碟。由於具有熱插拔和預測故障分析(Predictive Failure Analysis)能力，這些EXP單元使關鍵商業數據的存儲十分安全、可靠。
在這些超薄、機架式的單元中可裝14塊硬碟驅動器（HDD），最大存儲容量可達734GB，需要時可以添加Netfinity EXP存儲擴展單元；可容納 14個擴展單元的標準機架，最大可以存儲10.2TB的數據，具有熱插拔能力，冗餘、自監控和報警功能使得性能可靠並易於維護。
選擇合適的存儲
Netfinity EXP單元使您可以在容量、可擴展性和性能方面進行選擇：
IBM EXP300——專為企業級關鍵商業套用而設計，從而具備很高的數據存儲可擴展性、數據安全性和訪問能力，EXP300具有關鍵的可靠性增強特性、更快的數據訪問能力，並且驅動器擴展能力比EXP200高40%
可用性和可管理性
IBM EXP存儲擴展單元設計時十分注重其可靠性，它是系統可用性及群集方案的最佳選擇。所有Netfinity EXP 單元都支持磁碟驅動器的預測故障分析(PFA)——使您可以了解何時一個HDD表現異常並可能發生故障。熱插拔能力使您在PFA判定的HDD發生故障前方便地進行替換。更妙的是，經PFA判定故障的硬碟在保修期內可以更換。
EXP300都有內置的LED指示器，能夠預先對故障、溫度超標和其它異常發出警告。
所有IBM EXP單元都提供了冗餘、熱插拔風扇和熱插拔電源。另外，EXP300的雙冗餘電源使您可以更加放心。熱插拔和SAF-TE(SCSI Accessed Fault-Tolerant Enclosures)能力使您可以在不打斷重要計算服務的情況下對部件進行替換和升級。
您可以利用Netfinity DirectorTM系統管理軟體方便地管理EXP300單元和其中的SCSI HDD。Netfinity Director和相關的生命周期工具擁有極佳的本地或遠程控制能力，增強了您的管理能力。例如，容量管理器(Capacity Manager)提醒您注意當前和即將出現的性能瓶頸，幫您在整個系統生命期間跟上變化的數據存儲需求。在您購買(可以得到的情況下) Netfinity伺服器時就支持Netfinity Director軟體。
可擴展性和容量
IBM存儲擴展單元提供了極大的存儲能力，並且擴展性很強，能夠滿足您企業的存儲需求。每個擴展單元都是一個3U的可架裝托架；一個標準的42U機架可以放置14個單元。EXP300單元還有可選的機架到塔式轉換套件，使配置更加靈活。
為獲得高性能和高容量，EXP300支持10,000rpm和7200rpm的HDD。這種單元也都採用了Netfinity集中支架(Converged Carrier)，這一可互換的支架便於HDD的安裝以及在大多數Netfinity伺服器和EXP單元之間的轉移。

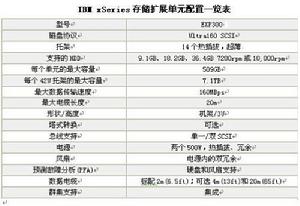

EXP300存儲擴展單元
EXP300採用了Ultra160 SCSI技術，數據傳輸速度比Ultra2 SCSI快一倍。EXP300擁有14個超薄HDD槽位--擴展能力比EXP200增強40%，可以容納最大509GB的存儲量。為提高可靠性，EXP300支持HDD和自身風扇的PFA。通過採用通用的Netfinity集中支架，EXP300可以同時支持Ultra160和Ultra2 HDD--如有必要，一個挨一個--降低了技術轉換的成本。
2.1 磁碟陣列備份模式介紹
概述
在雙機熱備的架構中，除了要考慮切換時間外，要根據每個系統的作業環境，包括網路系統是單網或是雙網，資料庫的安裝和作業內容及用戶端的設備是經由廣域網路、區域網路接入不同用戶有不同的需求，而要求有不同的切換模式，所以選擇不同的切換模式，可以使用戶端的改變達到最少的程度。EDI-HA根據不同的行業及各行業不同的需求設計多種備援模式以彈性的調適用戶的最佳組合及選擇。

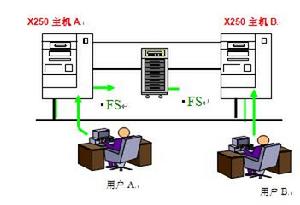

模式---雙機雙網路適配器(DualEthernetAdopter)
· 雙主機各自通過一條SCSI電纜線與RAID相聯
· 雙主機各自運行不同的作業
· 每一主機定義第一網口和第二網口
· 主機A上等一網0在故障時由第二網口接管
· 主機B上等一網0在故障時由第二網口接管
· 主機A故障後，主機B自動接管主機A的作業和數據
· 主機B同時接管A的主機名(Host)及網路地址(IP)
· 主機A的作業將在主機B上自動運行
· 主機A的客戶(client)可繼續運行，無需重新登錄
· 主機A同樣可作B的備份機
· 可進行數機雙工備份和網卡的備份
軟體配置

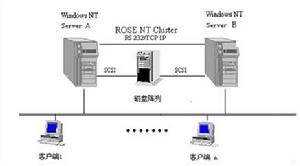

在方案中，我們採用美國ROSE公司的NT Cluster軟體，作為雙機熱備份軟體；採用台灣DFT磁碟陣列作為雙機系統公用數據的存儲設備。其構成如圖1所示。如果其中一台伺服器由於硬體或軟體原因(最近國際調查顯示70%的伺服器故障來自軟體錯誤)發生故障失效,另外一台伺服器可在保證提供自己原有服務的同時,啟動失效伺服器的應用程式、檔案系統、IP位址和印表機等網路資源服務從而取代其伺服器功能。
美國Rose數據公司Rose HA for NT雙機熱備軟體。Windows NT平台下的雙機熱備份軟體，廣泛用於金融、電信、政府等部門的核心業務。備受業界推崇的優秀產品。
Rose HA產品經過了許多大型項目的考驗，諸如福建、重慶等地的郵電97，外經貿部、寶鋼等等，是一套成熟、穩定、可靠的產品。
目前Rose NT Cluster及其OEM產品占有中國市場NT平台HA軟體的大部分市場份額。
通過GUI，可以實時地觀測到系統的狀態，進行failover、take Over等操作。
