概述
隔爆型壓力變送器選用國際著名公司高精度、高穩定性壓力感測器組件,經過高可靠性的放大電路及精密溫度補償,將被測介質的絕壓或表壓轉換成4~20mA,0~5VDC,0~10VDC及1~5VDC等標準電信號。高質量的感測器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品有多種接口形式和多種引線方式,能夠最大限度的滿足客戶的需要,適用於與各種測量控制設備配套使用。性能參數
測量介質:與316不鏽鋼兼容的各種液體﹑氣體或蒸汽測量範圍:表壓:0~0.01MPa至0~250MPa
絕壓:0~0.1MPa至0~250MPa
真空:0~-0.1MPa
過載壓力:2倍滿量程或300MPa,取較小值
輸出信號:4~20mA (兩線制)、0-10VDC、0-5VDC、1-5VDC(三線制)
供電電壓:17~36VDC(兩線制) 24±5VDC(三線制)
介質溫度: -30~+85℃
環境溫度:-20~+85℃
儲存溫度:-40~+90℃
相對濕度:0%~100%
上升時間:小於5毫秒可達到90%FS
準確度:1級,0.5級,0.25級
零點調節:輸出量程的±8%
量程調節:輸出量程的±20%
溫度補償:≤±0.05FS/℃(溫度範圍:-20~85℃,包括零點和量程的溫度影響)
溫度範圍:0-70℃
穩定性:典型,±0.1%FS 最大:±0.2%FS
介質接觸材料:316不鏽鋼
外殼材料:304或316不鏽鋼
安裝方式:螺紋安裝
壓力接口:M20×1.5﹑M12×1﹑G1/4﹑G1/2 陽螺紋等
引線方式:四芯禁止電纜(防護等級IP68)
特點
工廠管控一體化鋁製外殼陶瓷密封環封裝絕緣性能好
CF-8鑄造不鏽鋼夾板,壓力等級到60MPA
環保聚氨酯塗層及可選的CF-8外殼
316L及雙向不鏽鋼防爆接頭經過國家防爆測試
NEPSI隔爆系統認證
多級金屬複合矽
電容固態感測器
數控加工
高精度夾板使應力變形最小
304/316高標準螺栓
知名品牌共用配件
三按鍵現場調試
符合防爆國家標準
GB3836真正高品質
隔爆接頭
優點
全焊接金屬感測器雙腔系統使用先進的複合微矽固態感測器
電路採用數字式頻率複合記錄,精度更高
模組化設計,電子適配單元及控制獨立單元獨立組成
電磁兼容符合NAMVR標準
PROFIBUS-PA協定可選,可取代HART產品
完善的數據備份與恢復多功能,現場免維護
真正全隔離,感測器與主電路隔離電壓高壓1500vdc
外觀特點
小體積 高穩定性 高靈敏度全密封焊接結構
多種量程選擇﹑用戶調試方便
防雷擊﹑防射頻干擾
具有零點/滿量程可調的選購件
可選用小型一體化液晶顯示
適用場所
工業現場過程壓力檢測實驗室壓力校驗系統
航海及船舶製造
航空及飛機製造
空分設備及熱電機組
能源管理系統
液壓及氣動測控系統
儀表配件
氣體渦輪流量計、液體渦輪流量計、經濟型渦街流量計、高效型渦街流量計、超音波流量計、電磁流量計、機翼型測風裝置、明渠流量計、橢圓齒輪流量計、智慧型流量積算儀、裝配熱電阻、轉子流量計外形及結構圖

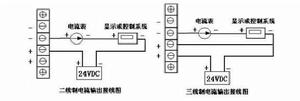

接線圖
