陽光板簡介
發展前景
陽光板的套用剛剛開端,國現代農業溫室建設中。重要在北京及北方的一些城市。溫室建造方面,有全體使用陽光板建造的溫室,有山牆使用陽光板建造的溫室,也有山牆和側牆套用陽光板建造的溫室。溫室功效方面,有以生產為主的生產型溫室,有以花卉交易中心為主的貿易型溫室,以及以科研為主的溫室。這些溫室局部或全體使用陽光板做為籠罩資料。
材料特點
英文是sunlightsheet/hollowsheet/sunsheet/sunhollowsheet/sunsolidsheet簡稱中空板,中空陽光板,中空陽光瓦,蜂窩陽光板,u型鎖扣陽光板,單雙勾鎖扣陽光板,日光板。pc陽光板為聚碳酸酯為主要原料生產製造。陽光板在80年代中期迅猛進進建築裝飾材料市場。比夾膠玻璃、夾絲玻璃、鋼化玻璃、中空玻璃更具輕質、耐候、超強、阻燃、隔聲的優良性能,因陽光板特有的高品質。得到建築設計、裝潢工程、環境工程、廣告業的普遍認同。據統計80年代末期以來,陽光板在國際市場銷售量以每年20%速度增加,2008年起,全世界總銷售量每年超出10億平方米。自1989年開端,隨著國內建築的逐步升級。一批重點建設工程項目:深圳國際貿易大廈、杭州香格里拉飯店、北京四川飯店、北京世界公園和北京西客站等率先採取了陽光板,為這一材料在國內的推廣積聚了可貴的設計、施工和日常保護的經驗。陽光板具有透光性強、抗衝擊、隔熱、耐候、防結露、阻燃、隔聲和良好的加工性能等。陽光板的抗衝擊性為普通玻璃的100倍,為有機玻璃的30倍。陽光板外表經過防紫外線工藝處理後,具備抗老化性能,成功地解決了其它工程塑膠所不能解決的老化問題;陽光板的防火性能能達到難燃B1級;
碰到冰雹、大雪等自然災禍時,抵抗自然災難的能力差,溫室自身受到嚴重的損壞,溫室中種植的作物同時受到很大損失,薄膜用過後還將造成白色污染。70年代在歐洲問世的雙層及多層陽光板,作為第四代溫室復蓋材料的陽光板。已被普遍地套用在農業溫室建設上。其重要特徵是質輕,其重量是同厚度的玻璃的十五分之一;超強:抗衝擊強度是玻璃的16倍;節能:比玻璃籠罩溫室節能40%以上;耐久:陽光板套用10年後透光率減少不超過10%;耐冷及耐熱:-40℃~120℃之間,陽光板不產生變形

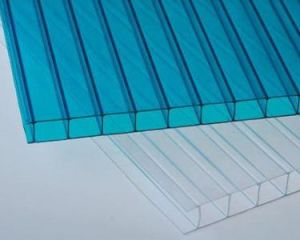

PC陽光板

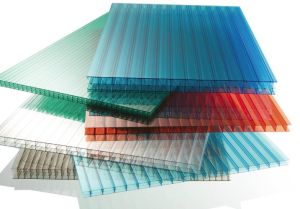

常見規格
陽光板見的比較多的是4mm,6mm,8mm,10mm;這些厚度的板子通常為雙層結構,再厚點的通常表現為多層以及異形結構。
雙層 | 厚度 | 長度 | 寬度 | 重量 | 半徑 | 透光率%(±3%) | |||||
mm | mm | mm | kg | mm | 透明 | 茶色 | 乳白 | 寶蘭 | 湖藍色 | 草綠色 | |
4 | 6000 | 2100 | 0.9 | 700 | 80 | 58 | 57 | 45 | 55 | 45 | |
6 | 6000 | 2100 | 1.3 | 1050 | 79 | 50 | 56 | 36 | 50 | 42 | |
8 | 6000 | 2100 | 1.5 | 1400 | 78 | 44 | 52 | 30 | 47 | 40 | |
10 | 6000 | 2100 | 1.7 | 1750 | 78 | 40 | 44 | 28 | 42 | 35 | |
12 | 6000 | 2100 | 2.2 | 2100 | 75 | 38 | 42 | 25 | 40 | 34 |
陽光板用途
園林、遊藝場所奇異裝飾及休息場所的廊亭;
商業建築的內外裝飾、現代城市樓房的幕牆;
航空透明貨櫃、機車前風擋、飛機、火車、輪船、汽車、汽艇、潛艇及玻璃軍警盾牌;
電話亭、廣告路牌、燈箱廣告、展示展覽的布置;
儀器、儀表、高低壓開關櫃面板及軍事工業等;
壁、頂、屏風等高檔室內裝飾材料;
高速公路及城市高架路隔音屏障;
產品特點
(1)透光性:PC陽光板透光率最高可達89%,可與玻璃相妣美。UV塗層板在太陽光下爆曬不會產生黃變,霧化,透光不佳,十年後透光流失僅為10%,PVC流失率則高達15%—20%,玻璃纖維為12%-20%。
(2)抗撞擊:撞擊強度是普通玻璃的250-300倍,同等厚度亞克力板的30倍,是鋼化玻璃的2-20倍,用3kg錘以下兩米墜下也無裂痕,有“不碎玻璃”和“響鋼”的美稱。
(3)防紫外線:PC板一面共擠有抗紫外線(UV)塗層,另一面具有抗冷凝處理,集抗紫外線、隔熱防霧滴功能於一身。可阻擋紫外線穿過,及適合保護貴重藝術品及展品,使其不受紫外線破壞。
(4)重量輕:比重僅為玻璃的一半,節省運輸、搬卸、安裝以及支撐框架的成本。
(5)阻燃:國家標準GB8624—2006確認,P C陽光板為難燃B級。PC板自身燃點是580℃,離火後自熄,燃燒時不會產生有毒氣體,不會助長火勢的蔓延。
(6)可彎曲性:可依設計圖在工地現場採用冷彎方式,安裝成拱形,半圓形頂和窗。最小彎曲半徑為採用板厚度的175倍,亦可熱彎。
(7)隔音性:PC陽光板隔音效果明顯,比同等厚度的玻璃和亞加力板有更佳的音響絕緣性,在厚度相同的條件下

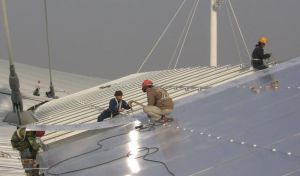

安裝方法
邊緣堅固的條件

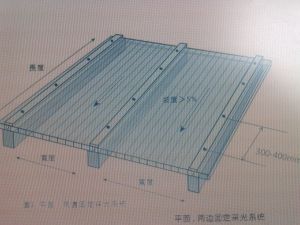

無論乾式裝配法還是濕式裝配法,無論水平的、垂直式的和傾斜的安裝。在中空陽光板安裝工程中極重要的是邊緣的緊固,必須注意以下兩點:在連線型材中或在鑲框的鑲槽中必須留出有效的空間以便板材受膨脹和受載位移。中空陽光板的線性熱膨脹係數是7×10m/m.k,即溫度每升高1℃,1m×1m板順著長度方向各膨脹0.075mm,用戶須根據工程所在地分四季溫差,算出安裝間隙的數據:如北方地區,最高溫度為40℃,最低溫度為-30℃,1m×1m的板材安裝預留間隙為0.07×70=4.9mm
安裝步驟
螺絲安裝法
(1)螺絲間距,可依板厚,作適當的配置,間距太小及太大均不好。如間距太小,有時會因太緊而引發應力,造成破壞;如間距太大,又可使PC板固定不穩。為此推薦採用下間距:
註:如用自攻螺絲直接固定PC板,則螺絲間距越大,板材越不易因應力而損壞。
(2)螺絲孔的尺寸須考慮PC板夏冬季節及書夜熱脹冷縮的不同。一般而言,螺絲孔徑應比螺絲起碼徑大2~4mm,以預留膨脹空間
(3)螺絲孔的位置離PC板的邊緣太近時,非常容易造成破板,一般而言,螺絲孔的位置離PC板邊緣為螺絲孔直徑的2.5倍以上。例如直徑4mm的螺絲,則螺絲孔的位置至少離PC板邊緣要有1cm以上。
濕式裝配法
這種裝配系統主要用於小型的設施,如汽車庫、車站篷、雨檐、溫室以及其它許多替代玻璃的場合。當採用濕式裝配法,如下圖2所示基本要求是密封系統要能承受板材一定量的移動,允許熱膨脹而不降低其與框架及板材之間的粘結力。一般推薦使用中性矽酮膠與中空陽光板的濕式裝配,但要特別注意,在使用前必須檢查所用密封膠的化學性,絕對不可選用酸性及鹼性矽酮膠,因為這些固化劑會導致板材龜裂,尤其當有內應力時,在選用密封膠時,除考慮化學適性外,還要重點檢驗,延伸度及耐候性等。
陽光板要求
陽光板的密封技術
陽光板上原有的膠帶。僅為臨時保護板材邊緣所用,是不耐老化的,在安裝工程中,按尺寸裁板,下料後必須用工程專用膠帶按安裝規程的要求密封板端孔格,把原來膠帶替換下來。安裝工程專用膠帶應有很好的耐候性,長期使用而不喪失其粘結性和機械強度,安裝操作時,貼膠帶時。要注意以下幾點;
(1)保證板材邊緣都是光滑的。
(2)要將所有孔吹乾淨,壓縮空氣必須是無任何雜質,乾燥的。
(3)要保證用型材、金屬蓋板,端部的U形保護槽把膠帶完全蓋住,安裝完成後,不應該有暴露的部分。
陽光板的清潔方法
(1)清洗時必須用60℃以下的溫水沖洗。
(2)清洗時套用中性洗滌劑,不允許用對陽光板有侵蝕作用的洗滌劑。
(3)要求用軟布或海綿蘸中性液輕輕擦洗。禁用粗布、刷子、拖把等其它堅硬、銳利工具實施清洗。
(4)當表面上出現油脂、未乾油漆、膠帶印跡等情況時可用軟布點酒精擦洗。
陽光板的冷彎要求
中空陽光板的最大特點是可以順著筋的方向冷彎成不同彎曲半徑的拱形,不僅提高採光面積,符合建築藝術設計彎曲要求。而且提高了板材的承載能力,普通玻璃是望塵莫及的。板材允許彎曲的正確方向,為避免暴露於外的那面發生破裂,其彎曲半徑不得小於下表所列:
陽光板其他
陽光板的儲運
(1)要在室內保存,絕不允許日光直接照射或雨淋
(2)用手碼放,碼放高度不要超過二米。板上不得壓重物,板材之間不得有硬物。
(3)貯藏室須保持潔淨、乾燥、避免灰塵侵入。室內不應同時存放其它化學物質。
(4)貯存時,不得損壞或揭掉保護膜。
(5)運輸時必須平放於面積大於板材的乾淨平面托盤上,如有需要應適當綁住以避免震動和滑動,注意保護好板邊不使受損和雙面保護膜保持完整無缺。
陽光板的注意事項
安裝時,施工組織者一定要將保護膜上印的文字說明和注意事項理解清楚,並向操作員說明,特別要注意哪面朝外的標準。千萬不可錯裝。陽光板為聚碳酸酯透明板的商品名稱,簡稱PC板,是國際上普遍採用的一種高強度、透光、隔音、節能的新型裝飾材料。它具有輕質、耐候、超強、阻燃、隔聲的優異性能,得到建築設計、裝飾工程、環境工程、廣告業的廣泛認同。陽光板在國際市場銷售量以每年20%的速度增長,隨著國內建築的逐步升級,國家一批重點建設工程項目率先採用了陽光板,為這一材料在國內的推廣積累了寶貴的設計、施工和日常維護的經驗。
