門陣列屬於半定製的積體電路,可分為有信道和無信道兩種。

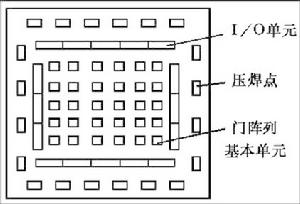

有信道門陣列是在一個晶片上把門排列成陣列形式,嚴格地講是把單元(含有若干個器件)排列成陣列形式。單元被排列成行,行與行之間留有作為連線用的信道區,信道的寬度是固定的。這就是“有信道門陣列”這一名稱的由來。為了保證單元之間的布線具有100%的布通率,需要有較寬的信道,但這樣會導致無用的走線區域,因而浪費了矽面積。
為了不大量浪費矽面積以及克服常規門陣列常有的門利用率低的缺點,1982年提出了門海的概念,也就是指無信道門陣列。門海技術並無實現確定的布線信道區,宏單元之間的連線將在無用的有效器件區上進行。門海技術提高了電路的集成密度,在一個晶片(Die)上可以集成超過10萬個門。在20世紀末,在一個晶片上已經能夠設計門延遲為0.4ns的50-70萬門的電路。
