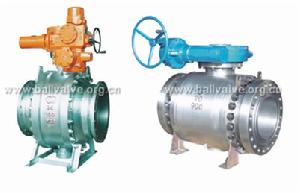

長輸管線球閥長輸管線球閥產品特點
本系列球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、製造、試驗、表面處理及塗漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。
本系列球閥不僅選材廣泛且內件材料均採用表面鍍鎳或是316材質、密封圈採用特製的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度範圍廣，全通徑與縮徑齊備，並可配多種驅動裝置，是化工、石油煉製，天然氣開採與輸送系統理想的用閥選擇。
長輸管線球閥適用範圍
城建、化工、冶金、石油、製藥、食品、飲料、環保

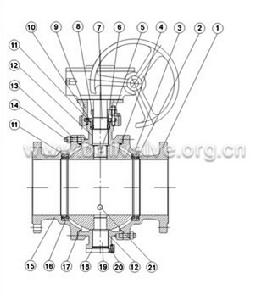

長輸管線球閥結構
長輸管線球閥長輸管線球閥主要零件及材質
序號NO零件名稱
Accessorvname材質Material
GBASTM
1閥體BodyWCB、A105A182F316
2彈簧Spring60Si2Mn316
3密封圈eat增強聚四氟乙烯RPTFE
4球體BallA105+ENPA182F316
5鍵Key45316
6填料stuffingPTFEPTFE
7閥桿Stem2Cr13+鍍鎳磷2Cr13+ENP316
8填料壓蓋GlandWCBA216-WCB
9支架YokeWCBA26-WCB
1O壓套CoverA105316
11“O”型密封圈“O”Ring橡膠Rubber橡膠Rubber
12滑動軸承Slidingbearing不鏽鋼+PTFE316+PTFE
13螺柱Stud35CrMoA316
14螺母Nut35316
15閥蓋BonnetWCBA26-WCB
16閥座SeatRingA105+ENP316
17墊片gasket柔性石默+不鏽鋼
Craphite+atainlesssteel柔性石默+316
Craphite+316
18底蓋BottomcoverA105316
19固定軸Fixedspindle1Cr13A276-410
20螺釘Screwnial35316
21排污螺塞Blowoffscrew25316
長輸管線球閥主要性能及規範
公稱壓力PN(MPa)Nominal
pressure最高使用壓力Thehighestusingpressure試驗壓力(MPa)
Testpressure壓力級Pressureclass最高使用壓力Thehighestusingpressure試驗壓力(MPa)Testpressure
(Mpa)殼體
Shell高壓液密封
High-pressureliquidsealing低壓氣密封
Low-pressurehermeticsealing(Mpa)殼體Shell高壓液密封
High-pressureliquidsealing低壓氣密封
ow-pressurehermeticsealing
1.61.62.41.760.6CLASS1501.942.9421.60.6
2.52.53.752.75CLASS3005.17.675.62
4.04.06.04.4CLASS60010.215.311.23
6.46.49.67CLASS90015.12316.85
1O.010.01.51.1CLASS150025.137.527.5
套用規範pplicablespecification結度長度核CB12221-89ANSIB16.10
法蘭尺寸按JB79-59GB9113HG20592-97ANSIB16.5
焊接標準按CB12224-89ANSIB16.25
檢驗試驗按JB/T9092-89API598
適用工況Applicable
OperatingMode適用介質Applicablemedium天然氣、液化氣、石油等介質
適用溫度
Applicabletemperature-28℃~≤150℃
驅動方式Drivingmanner蝸輪傳動、氣動、電動、氣液聯動等
詳細的安裝尺寸請參閱樣本《主要外型及連線尺寸表》
