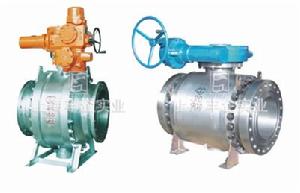

CQ47長輸管線球閥
CQ47長輸管線球閥產品特點
本系列球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、製造、試驗、表面處理及塗漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。本系列球閥不僅選材廣泛且內件材料均採用表面鍍鎳或是316材質、密封圈採用特製的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能 好，適用壓力與溫度範圍廣，全通徑與縮徑齊備，並可配多種驅動裝置，是化工、石油煉製，天然氣開採與輸送系統理想的用閥選擇。
適用範圍
城建、化工、冶金、石油、製藥、食品、飲料、環保結構

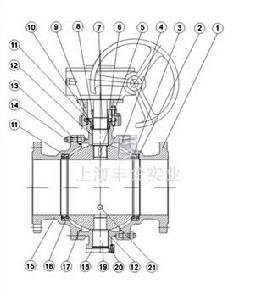

結構主要零件及材質
序號NO 零件名稱Accessorv name 材質 Material
GB ASTM
1 閥體 Body WCB、A105 A1 82 F31 6
2 彈簧 Spring 60Si2Mn 31 6
3 密封圈 eat 增強聚四氟乙烯 RPTFE
4 球體 Ball A105+ENP A182F316
5 鍵 Key 45 316
6 填料 stuffing PTFE PTFE
7 閥桿 Stem 2Cr13+鍍鎳磷 2Cr13+ENP 316
8 填料壓蓋 Gland WCB A216-WCB
9 支架 Yoke WCB A2 6-WCB
1O 壓套 Cover A105 316
11 “ O”型密封圈“O”Ring 橡膠 Rubber 橡膠 Rubber
12 滑動軸承 Sliding bearing 不鏽鋼 +PTFE 316+PTFE
13 螺柱 Stud 35CrMoA 316
14 螺母 Nut 35 316
15 閥蓋 Bonnet WCB A2 6-WCB
16 閥座 Seat Ring A105+ENP 316
17 墊片 Gasket 柔性石默 +不鏽鋼
Craphite+atainless steel 柔性石默+316
Craphite+316
18 底蓋 Bottom cover A105 316
19 固定軸 Fixed spindle 1Cr13 A276-410
20 螺釘 Screw nial 35 316
21 排污螺塞 Blowoffscrew 25 316
主要性能及規範
公稱壓力 PN(MPa) Nominalpressure 最高使用壓力 The highest using pressure 試驗壓力 (MPa)
Test pressure 壓力級 Pressure class 最高使用壓力 The highest using pressure 試驗壓力 (MPa) Test pressure
(Mpa) 殼體
Shell 高壓液密封
High-pressure liquid sealing 低壓氣密封
Low-pressure hermetic sealing (Mpa) 殼體 Shell 高壓液密封
High-pressure liquid sealing 低壓氣密封
ow-pressure hermetic sealing
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6
2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0 4.0 6.0 4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
1O.0 10.0 1.5 1.1 CLASS1500 25.1 37.5 27.5
套用規範 pplicable specification 結度長度核 CB12221-89 ANSI B16.10
法蘭尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接標準按 CB12224-89 ANSI B16.25
檢驗試驗按 JB/T 9092-89 API 598
適用工況 Applicable
Operating Mode 適用介質 Applicable medium 天然氣、液化氣、石油等介質
適用溫度
Applicable temperature -28℃~≤150℃
驅動方式 Driving manner 蝸輪傳動、氣動、電動、氣液聯動等
詳細的安裝尺寸請參閱樣本《主要外型及連線尺寸表》
