電動調節球閥

電動球閥 工作特性： 電動球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛套用。

簡介

電動球閥 （英文名：Electronic Ball Valve）

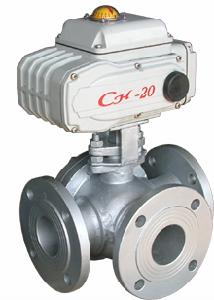

由電動執行機構和球閥共同構成電動調節球閥

工作原理

電動球閥構造簡略，只由少數幾個零件組成，資料耗用省；體積小、重量輕、安裝尺寸小，驅動力矩小, 壓力調節閥，操作簡便、敏捷，只需旋轉90°即可快速啟閉；並且還同時具有良好的流量調節功效和封閉密封特性，在大中口徑、中低壓力的套用範疇，電動球閥是主導的閥門情勢。電動球閥處於完整開啟地位時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量把持特徵。電動球閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

採取金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完整密封。金屬密封能適應較高的 工作溫度，彈性密封則具有受溫度限制的缺點。假如請求電動球閥作為流量把持使用，重要的是準確選擇閥門的尺寸和類型。電動球閥的構造原理尤其合適製造大口徑閥門。電動球閥不僅在石油、煤氣、化工、水處置等一般產業上得到普遍運用，而且還利用於熱電站的冷卻水體系。 常用的電動球閥有對夾式電動球閥和法蘭式電動球閥兩種。對夾式電動球閥是用雙頭螺栓將閥門連線在兩管道法蘭之間，法蘭式電動球閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭銜接在管道法蘭上。 閥門的強度性能是指閥門蒙受介質壓力的才能。閥門是蒙受內壓的機械產品，因而必需具有足夠的強度和剛度，以保證長期使用而不產生決裂或發生變形。

功能特點

是工業自動化過程控制的一種管道壓力元件，通常用於管道介質的遠程開、關（接通、切斷介質）控制。
特徵：
採用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。
體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
工作特性：
適用於管道壓差大，密封要求嚴格的開關和切斷管道介質的工藝場合和流體控制系統。
工作溫度: -20℃ 至+150℃ (+250℃ 特殊密封).
工作壓力: PN16, PN25 - PN40 - PN64 -PN100

適用範圍

空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質。
電動球閥通常用於密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
電動球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛套用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
電動球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便於管道安裝。

安裝、維修

在工業自動化儀表中， 電動調節閥算是一種極其笨重的儀表設備，因其結構簡單，主要元部件又被殼體籠罩，加之安裝在工藝管道上，所以往往不被人們重視。但是，它的工作狀態的好壞會直接影響自動控制過程，如調節閥一旦出現問題，操作人員就會忙手忙腳，還會涉及系統投運、生產安全、產品質量、環境污染等等。下面就其安裝調試及典型故障進行分析和處理。
為了確保電動調節閥能夠正常工作， 使生產系統安全運行，新閥在安裝之前，應首先檢查閥上的銘牌標記是否與設計要求相符。同時還應對其基本誤差限、全行程偏差、回差、死區、泄漏量（在要求嚴格的場合時進行）等項目進行調試。如果是對原生產系統中調節閥進行了大修， 除了對上述各項進行校驗外，還應對舊閥的填料函和連線處等部位進行密封性檢查。
