長周期光柵作為一種不同於布拉格光柵的損耗型光纖濾波器,在光纖通信和光纖感測領域得到了更廣泛的套用。

長周期光纖光柵

根據光纖光柵周期的長短不同,可將周期性的光纖光柵分為短周期(Λ<1μm)和長周期(Λ>1μm)兩類。

長周期光纖光柵 長周期光纖光柵

小於1μm的短周期光纖光柵稱為光纖布拉格光柵或反射光柵,其傳輸方向相反的模式之間發生耦合,屬於反射型帶通濾波器,又稱為布拉格光柵;而周期為幾十至幾百微米的長周期光纖光柵,同向傳輸的纖芯基模和包層模之間的耦合,無後向反射,屬於透射型帶阻濾波器。

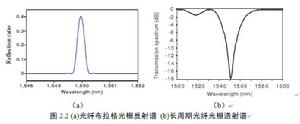

布拉格光柵反射譜與長周期光柵透射譜 對比如圖。

級聯長周期光纖光柵

長周期光纖光柵 長周期光纖光柵

級聯長周期光柵可以看作兩段長周期光柵(LPG1和LPG2)被長度為d的級聯光纖和大小為Φ的初始相移分開的一種長周期光柵組合。兩段長周期光柵的結構參量可以相同,也可以不同。如果兩段長周期光柵的結構參量可以相同,則當d=0,Φ=0時可以看作均勻長周期光柵;當d=0,Φ≠0時可以看成相移長周期光柵。在級聯長周期光柵中長度為d的級聯光纖也會引入相移,在一定條件下級聯長周期光柵等效於相移長周期光柵。
