FBG是fibber bragg gratting的縮寫,即光纖布拉格光柵。纖芯折射率周期性變化的光纖。在纖芯內形成的空間相位周期性分布的光柵,其作用的實質就是在纖芯內形成一個窄帶的(透射或反射)濾波器或反射鏡。利用這一特性可製造出許多性能獨特的光纖器件。這些器件具有反射頻寬範圍大、附加損耗小、體積小,易與光纖耦合,可與其它光器件兼容成一體,不受環境塵埃影響等一系列優異性能。目前套用主要集中在光纖通信領域(光纖雷射器、光纖濾波器)和光纖感測器領域(位移、速度、加速度、溫度的測量)。

基本信息

簡介

FBGFBG
利用矽光纖的紫外光敏性寫入光纖芯內,從而在光纖上形成周期性的光柵,故稱為光纖光柵。光纖光柵感測器屬於光纖感測器的一種,基於光纖光柵的感測過程是通過外界物理參量對光纖布拉格波長的調製來獲取感測信息,是一種波長調製型光纖感測器。

結構原理

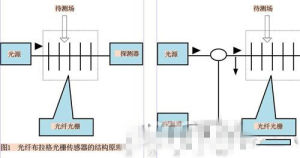

光纖布拉格光柵感測器的結構原理光纖布拉格光柵感測器的結構原理
光纖布拉格光柵感測器的結構原理。光纖布拉格光柵感測器的結構是利用紫外雷射在光纖纖芯上刻寫一段光柵,當光源發出的連續寬頻光Li通過傳輸光纖射入時,在光柵處有選擇的反射回一個窄帶光Lr,其餘寬頻光Lt繼續透射過去,在下一個具有不同中心波長的光柵處進行反射,多個光柵陣列形成光纖布拉格光柵(FBG)感測網路。各FBG反射光的中心波長為λ,λ=2nΛ,式中,n為纖芯的有效折射率;Λ為纖芯折射率的調製周期。
作用在FBG感測器結構上有入射光譜與反射光譜及透射光譜等3種光譜。而反射回來的窄帶光的中心波長隨著作用於光纖光柵的溫度和應變成線性變化,中心波長的變化量為Δλ。對於光纖光柵反射中心波長(短周期光纖光柵)或透射中心波長(對長周期光纖光柵)與介質折射率有關,在溫度、應變、壓強、磁場等一些參數變化時,中心波長也會隨之變化。通過光譜分析儀檢測反射或透射中心波長的變化,就可以間接檢測外界環境參數的變化,即其變化量與應變數及溫度變化相關。
基於FBG感測網路的分析儀可根據λ=2nΛ,可以在反射光中定址到每一個光柵感測器。根據變化量Δλ並利用參考光信息可以解調出被測量的溫度和應變值。將FBG附著於材料性能和幾何尺寸確定的機械結構上還可以製造基於應變的力感測器、位移感測器和振動感測器等。
採用FBG作為溫度和應變測量的敏感元件最顯而易見的優勢就是實現全光測量,監測現場可以沒有電氣設備,不受電磁干擾。另一個最主要的優勢是被測量用波長這種絕對量編碼,不易受外部因素干擾,因而穩定性和可靠性極好。FBG感測器可以經受幾十萬次循環應變而不劣化,測量應變可以精確到。同時由於單路光纖上可以製作上百個光柵感測器,特別適合組建大範圍測試網路,實現分散式測試。
則光纖光柵感測網路是集信號感測和傳輸雙重作用於一體的網路結構形式,多個感測器需要按照一定的網路拓撲結構組合在一起,並通過同一個光電終端來控制和協調工作,從而實現多個感測信號的探測、識別和解調的功能。

製作方法

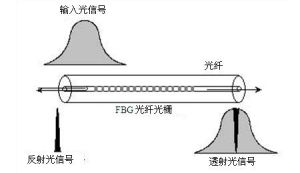

FBG工作原理圖FBG工作原理圖
光敏光纖的製備

採用適當的光源和光纖增敏技術,可以在幾乎所有種類的光纖上不同程度的寫人光柵。所謂光纖中的光折變是指雷射通過光敏光纖時,光纖的折射率將隨光強的空間分布發生相應的變化,如這種折射率變化呈現周期性分布,並被保存下來,就成為光纖光柵。光纖中的折射率改變數與許多參數有關,如照射波長、光纖類型、摻雜水平等。如果不進行其它處理,直接用紫外光照射光纖,折射率增加僅為(10的負4次方)數量級便已經飽和,為了滿足高速通信的需要,提高光纖光敏性日益重要,目前光纖增敏方法主要有以下幾種:1)摻入光敏性雜質,如:鍺、錫、棚等。2)多種摻雜(主要是B/Ge共接)。3)高壓低溫氫氣擴散處理。4)劇火。
成柵的紫外光源
光纖的光致折射率變化的光敏性主要表現在244nm紫外光的錯吸收峰附近,因此除駐波法用488nm可見光外,成柵光源都是紫外光。大部分成柵方法是利用雷射束的空間干涉條紋,所以成柵光源的空間相干性特別重要。目前,主要的成柵光源有準分子雷射器、窄線寬準分子雷射器、倍頻Ar離子雷射器、倍頻染料雷射器、倍頻OPO雷射器等,根據實驗結果,窄線寬準分子雷射器是目前用來製作光纖光柵最為適宜的光源。它可同時提供193nm和244nm兩種有效的寫入波長並有很高的單脈衝能量,可在光敏性較弱的光纖上寫人光柵並實現光纖光柵線上製作。2.3成柵方法光纖光柵製作方法中的駐波法及光纖表面損傷刻蝕法,成柵條件苛刻,成品率低,使用受到限制。

主要作用

1978年,加拿大通信研究中心的K.O.Hill及其合作者首次從接錯光纖中觀察到了光子誘導光柵。Hill的早期光纖是採用488nm可見光波長的氛離子雷射器,通過增加或延長注入光纖芯中的光輻照時間而在纖芯中形成了光柵。後來Meltz等人利用高強度紫外光源所形成的干涉條紋對光纖進行側面橫向曝光在該光纖芯中產生折射率調製或相位光柵, 1989年,第一支布拉格諾振波長位於通信波段的光纖光柵研製成功。
