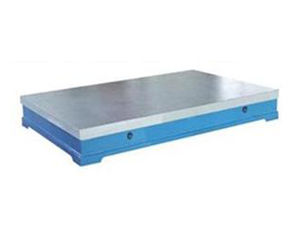

劃線平台是檢查機器零件平面度,直線度等形位公差的測量基準,也可用於零件劃線研磨加工,安裝設備等用途,是檢驗機械零件平面、平行度、直線度等形位公差的測量基準,也可用於一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。\r\n劃線平板材質選用高強度鑄鐵HT200-300,工作面硬度為HB170-240,規格:200×200-2000×4000mm

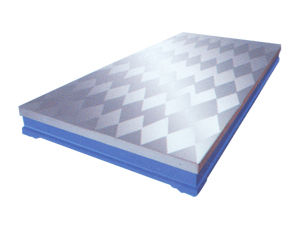

劃線平台http://www.bthzjxc.com/products/ZHUTIPB.html劃線平台http://www.bthzjxc.com/products/ZHUTIPB.html

劃線平台別名:劃線平板,鑄鐵劃線平板,鑄鐵劃線平台ZHUTIEHUAXIANPINGTAI

1、劃線平台/劃線平板按JBT7949-1999標準製造,其產品結構製成筋板式和箱體式,工作面有長方形、正方形、圓形。具體可根據鉗工實際工作環境和使用要求而定。
2、劃線平台/劃線平板用途:鉗工用作精密零件劃線的基本工具,也可用於直線度等形位公差的測量基準,機械設備的安裝等。
3、劃線平台/劃線平板採用優質高強度灰口鑄鐵HT200-250,工作面硬度為HT170-240,平台鑄件經過人工退火600℃-700℃或自然時效2-3年,完全去除內應力,精度穩定,耐磨性能好。
註:此規格表僅供參考100mm×200mm-------------400mm×400mm(本規格適用於研磨壓砂平板)精度為0級、1級、2級。
400mm×600mm-------------1500mm×2500mm(本規格適用於人工刮研平板)精度為1級、2級、3級。1500mm×3000mm----------2000mm×3000mm(本規格適用於人工刮研平板)精度為2級、3級、精刨。
2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
4、劃線平台/劃線平板的精度可以分為0,1,2,3級,根據客戶的要求進行人工鏟刮加工,一般來說,規格越大的平台的精度也是不好控制,所以,平台的規格要根據精度進行合理的設計。
5、劃線平/劃線平板是有鑄鐵鑄造而成,材質穩固,但是在生產中也要注意一定的使用規程,這樣可以有效的延長平台的使用壽命,節省廠家的開支。
使用中應該注意的事項是:
6、劃線平台/劃線平板的精度一般可以保持2年左右,即使精度達不到要求了,也可以通過平台的調試或者人工刮研再次達到精度。使用平台對工件進行劃線時,工件應該輕拿輕放,避免對平台的磕碰,還有就是,應該根據工件與平台的接觸方式,進行合理的支撐,如果與平台是面接觸要在四面支撐,但是如果是點接觸,不但要在平台的四周支撐,在接觸點附近還要增加輔助支撐點,避免平台的損壞。7、劃線平台/劃線平板的放置需選擇合適的放置方法,將平台調質水平,儘量不要移動。 導致劃線平台變形因素:※鑄鐵平台/鑄鐵平板鑄造時外界環境驟變造成鑄鐵平板變形,例如:溫度驟冷驟熱是鑄鐵平板冷卻不均勻造成變形。※鑄鐵平台/鑄鐵平板使用方法不當造成變形,例如:碰撞、壓砸、摔碰擠壓等都可能造成平板變形。
※鑄鐵平台/鑄鐵平板維護保養不當造成變形,例如:存放時將其它重物放在平板上,長期使平板受力不均勻造成變形
※鑄鐵平台鑄造工藝及不規範圖紙設計不合理造成變形。
※鑄鐵平台/鑄鐵平板冷卻過程中產生的鑄造應力超過了材料在該溫度下的屈服強度,產生殘留導致變形。
※平板模具是鑄造產品的基礎,模具存放不規範直接導致平板變形。模具的存放,要注意環境、放置地面的傾斜、凸凹不平等。
鑄鐵劃線平台安裝知識:鑄鐵劃線平板(鑄鐵平台)的安裝方法:分別為平台支架安裝,地錨器安裝、墊鐵安裝、地腳螺栓安裝※支架安裝:鑄鐵平台輕放到支架上、調整支架上的微調螺栓至到鑄鐵平台水平。支架可減輕檢驗人員的勞動強度。支架高度一般在500-600mm左右。
※地錨器安裝:鑄鐵劃線平台可以設計地錨器安裝,首先用戶根據鑄鐵平台的圖紙做好地基和預埋孔,然後把地錨器放到提前設定的預留孔里,將鑄鐵平台調整水平。
※墊鐵安裝:鑄鐵平台調至水平、負荷均勻分布於各支點上。環境溫度(20±5)℃。使用時應避免振動。鑄鐵平台採用墊鐵安裝的優點,安裝快捷、移動方便。
※地腳螺栓安裝:鑄鐵劃線平台根據用戶的要求設計安裝方式,地腳螺栓安裝
※安裝程式:
※將調整墊鐵放在適當的位置,將螺栓放進地基的孔內;將平台吊到位後,在適當高度將螺栓投入地腳螺栓孔內,擰上螺母后放在墊板上,找正位置取下滑座上固定裝置,並將平台清洗乾淨。
※用水平儀對機器進行調整,水平儀應放置在導軌上。
※擺正地腳螺栓,向孔內灌注混凝土。
※待凝固後,調整劃線平台安裝精度,使其在水平偏差不大於0.05/1000mm的條件下,緊固地腳螺栓,並對平台底面四周用水泥抹平。
