鐵矽鋁軟磁合金

鐵矽鋁軟磁合金

正文

起始磁導率高的一種軟磁合金，含矽約9.5％,鋁約5.6％。1931年日本增本量等首先研究了不同矽鋁含量的Fe-Si-Al合金的磁性。1936年他們報導了含 Si9.6％和Al5.4％並命名為Sendust的Fe-Si-Al合金。這種合金加工性差，只能做鑄件。1976年日本山本達治等在此合金中加入2～4％的Ni和經磁場熱處理改善了加工性和磁性，並命名為超Fe-Si-Al合金(super sendust)。l978年日本荒井等用液態快冷技術製成厚20～110μm 的Fe-Si-Al合金微晶帶,磁性和工藝性能都有所改善。Fe-Si-Al合金的磁晶各向異性和飽和磁致伸縮都接近於零，所以起始磁導率(μ0)和最大磁導率(μm)很高,矯頑力(Hc)和磁滯損耗很低。。因為矽和鋁含量高,電阻率也高(ρ≈100μΩ·cm)，渦流損耗低。合金的抗氧化和耐腐蝕性好,硬度高(HV≈500)耐磨，磁性對應力不很敏感。

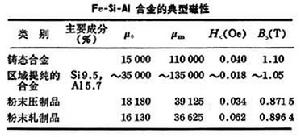

Fe-Si-Al合金主要以鑄態形式用作磁頭，但也可製成粉末，以代替80 Ni-2Mo-Fe磁粉，製成高頻電感線圈的粉末磁芯。它的典型磁性見表。

鐵矽鋁軟磁合金
