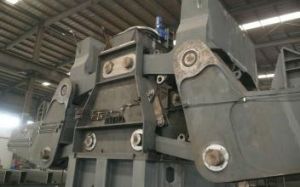

鋼包迴轉台,是設在連鑄機澆鑄位置上方用於運載鋼包過跨和支承鋼包進行澆鑄的設備。

概述

鋼包迴轉台:設在連鑄機澆鑄位置上方用於運載鋼包過跨和支承鋼包進行澆鑄的設備。由底座、迴轉臂、驅動裝置、迴轉支撐、事故驅動控制系統、潤滑系統和錨固件6部分組成。

單臂鋼包迴轉台:由底座、立柱、上轉臂、上轉臂驅動裝置、下轉臂、下轉臂驅動裝置組成。

蝶形鋼包迴轉台:由底座、升降液壓缸、迴轉架、鋼包支座、迴轉臂、平行連桿、驅動裝置、防護板組成。

鋼包迴轉台是連鑄機的關鍵設備之一,起著連線上下兩道工序的重要作用。鋼包迴轉台的迴轉情況基本上包括兩側無鋼包、單側有鋼包、兩側有鋼包三種情況,而單個鋼包重量已超過140噸。三種情況下,鋼包迴轉台受力有很大不同,但無論在何種情況下,都要保證鋼包迴轉台的鏇轉平穩,定位準確,起停時要儘可能減小對機械部分的衝擊,為減少中間包液面波動和溫降,要縮短鏇轉時間。因此,我們在變頻器的容量選擇上,留有餘地,即比電機功率加大一級。同時利用變頻器的s曲線加速功能,通過調整s曲線保證加、減速曲線平滑快速,減少對減速機的衝擊,再通過PLC判斷變速限位、停止限位實現鏇轉過程中高、低速自動變換及到位停車,同時滿足了對鏇轉時間和平穩運行的要求。
