概念

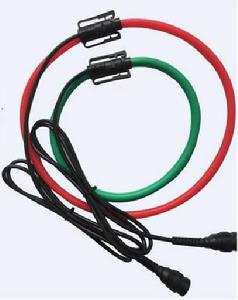

羅氏線圈又叫電流測量線圈、微分電流感測器，是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時間的微分。通過一個對輸出的電壓信號進行積分的電路，就可以真實還原輸入電流。
結構
不含鐵磁性材料，無磁滯效應，幾乎為零的相位誤差；無磁飽和現象，因而測量範圍可從數安培到數百千安的電流；結構簡單，並且和被測電流之間沒有直接的電路聯繫；回響頻頻寬0.1Hz-1MHz。與帶鐵芯的傳統互感器相比，羅氏線圈具有測量範圍寬，精度高，穩定可靠，回響頻頻寬，同時具有測量和繼電保護功能，體積小、重量輕、安全且符合環保要求。
基於羅氏線圈的具有電流可實時測量、回響速度快、不會飽和、幾乎沒有相位誤差的特點，故其可套用於繼電保護，可控矽整流，變頻調速，電阻焊等信號嚴重畸變的場合。
冶煉大電流計量、測量
產品簡介
羅氏線圈電流感測器與電流變送器一體化結構，不管一次電流多大，都不需另配電流互感器。
羅氏線圈電流互感器採用插拔式，便於現場連線，連線時不需拆開被測主迴路。
一體化變送器體積小，重量輕，線性好。
可實現輸入，輸出相互隔離的無源兩線制4-20mA，工作電源取自負載DC24V或12V；也可實現輸入，輸出，電源，三端相互隔離，工作電源單獨供DC24V
套用範圍：
u供/配電系統的電流監測
LS羅氏線圈u過程控制系統的電流及狀態監測及通訊傳輸
uMCC馬達控制中心電流監測及通訊傳輸
u工礦企業用電設備的電流監測
u超出標準量程或特殊套用場合的可定製
主要技術參數
u電源Vs：24VDC 或12V
u輸出負載RL：0〈RL〈1KΩ
u精度等級：0.5級
u輸入：5000A~100KA
u輸出4~20mA或0~5V 或數位訊號
u工作溫度範圍：0—120℃
絕緣強度：1500VDC/1分鐘
測試
脈衝大電流測試線圈
1. 用途脈衝大電流測試線圈（Rogowski線圈）用於電力電容器和高壓脈衝電容器在做高壓充放電試驗測試電容器放電時產生的高頻大電流。短路電流，雷電流。
LS羅氏線圈2． 測量準確度經精密分流器校準，測量精度優於1%，線性度優於2%。
3 。 測量範圍
²靈敏度（變比）：0.1~1V/kA；
²頻率：幾百Hz~ 5MHz；
²輸入電流：幾kA~ 100kA；
²輸出到示波器的電壓：0～5V，（客戶自行定義）。
4 使用注意事項
²注意線圈的電流方向，線圈電纜頭一端朝向接地端；
²線圈應接在測量迴路的接地端使用，在電容器充放電試驗中使用典型接線圖見下圖；
²測試時直接把電纜接線上圈的電纜頭上進行測量。如果採用長的測量電纜，電纜末端應加50Ω匹配電阻；
²測量電容器放電電流時應注意波形變化，如果出現正反峰之比發生明顯變化，則說明已經超出了該線圈的測量範圍；
²兩個或兩個以上線圈同時進行測量時，線圈外殼之間金屬部分不能碰到一起（注意要把線圈之間絕緣起來），否則會影響測試的準確度。
