鉗工劃線平台的使用

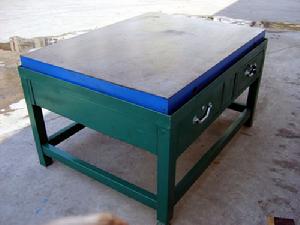

鉗工劃線平台鉗工劃線平台

鉗工劃線平台介紹

是鉗工工作的基礎台面,鉗工可以在檯面上進行劃線、檢驗等工作。

鉗工劃線平台材質

採用採用優質細顆料的灰口鑄鐵或合金鑄鐵製造。工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使鉗工平台精度穩定,耐磨性能好,延長了使用壽命。

鉗工劃線平台加工工藝

表面採用刮研工藝進行處理,表面精度可分為0級、1級、2級、3級。特殊規格可以根據用戶要求訂做。

鉗工劃線平台的使用

劃線平板一般在精磨之後進行。手工劃線平面時,劃線劑塗在劃線平板上,手持工件作直線往復運動或“8”字形運動;劃線一定時間後,將工件調轉90°~180°,以防工件傾斜;對於工件上局部待研的小平面、方孔、窄縫等表面,也可手持研具進行劃線。
在劃線加工中有一種嵌有金剛砂磨料的平板上進行磨砂的形式,在這種形式中研具是必不可少的主要工具,該研具稱為嵌砂劃線平板。該平板具有組織均勻,結構緻密,無砂眼氣孔,疏鬆等缺陷.上砂容易,砂粒分布均勻豐富,砂粒嵌入牢固切削性能強.表面光潔,油亮,呈天藍色,耐磨性好。
鉗工劃線平台鉗工劃線平台

鉗工劃線平台使用時的注意事項

1.使用前必須要進行安裝調試;
2.劃線平台的工作面要擦拭乾淨;
3.避免工件和劃線平板的工作面有過激的碰撞;
4.不可以超過劃線平板的額定載荷。

鉗工劃線平台詳細參數表如下:

規格 精度等級 規格 精度等級
0級 1級 2級 3級 精刨 0級 1級 2級 3級 精刨
100×100 4 8 26   2500×2500   72 180 270
200×100 5 10 20   3000×1000    168 248
200×200 5 10 20   3000×1500    174 154
300×200 6 12 24   3000×2000    184 275
300×300 6 12 24   3000×2500    186 276
400×300 6 12 24   3000×3000    210 300
400×400 6 12 24   4000×1000    210 300
500×300 6 12 24   4000×1500    210 300
500×500 7 14 28   4000×2000    219 310
600×400 7 14 28   4000×2500    228 340
600×500 7 14 28   4000×3000    240 360
800×500 8 16 32 80  5000×1500    249 370
800×600 8 16 32 80  5000×2000    255 375
900×600 8 16 32 80  5000×2500    264 390
1000×750 9 18 36 90  5000×3000    287 420
1000×1000 10 20 39 96  6000×1500    287 420
1200×1000  20 39 96  6000×2000    293 430
1500×1000  24 48 120  6000×2500    300 450
1500×1500  25 50 125  6000×3000    308 460
2000×1000  26 52 129  8000×1500    366 500
2000×1500   56 140  8000×2000    370 520
2000×2000   60 152 230 8000×2500    375 530
2500×1500   64 152 230 8000×3000    382 570
