金屬密封球閥

金屬密封球閥

英文名:Metal-seatedballvalve

1.定義
球閥密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的球閥。

2.結構

金屬密封球閥的結構型式分為浮動球式和固定球式，連線型式為法蘭連線、焊接連線及螺紋連線，其典型結構見圖1和圖2。

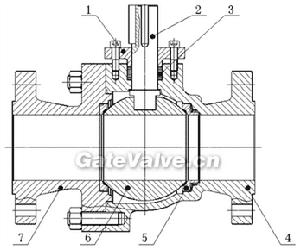

圖1法蘭連線浮動球球閥典型結構

1-填料壓蓋；2-閥桿；3-閥桿密封件；4-右閥體；5-閥座；6-球體；7-左閥體

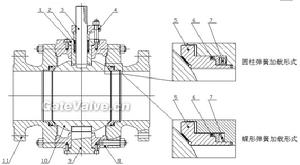

圖2 法蘭連線固定球球閥典型結構

1-填料箱；2-閥桿密封件；3-閥桿；4-填料壓板；5-閥座；6-閥座密封件；7-圓柱彈簧（蝶形彈簧）；8-閥體；9-固定軸；10-球體；11-連線體

本文轉自：閥門網
參考文獻：GB/T21385-2008金屬密封球閥
