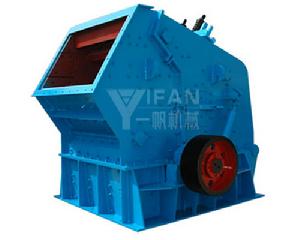

用途
重型反擊錘式破碎機可廣泛套用於各種建築骨料、石灰石、石膏、頁岩等抗壓強度不超過200Mpa低磨蝕性物料的破碎，具有破碎比大、不堵料、結構簡單、產量高、投資少、粒形好、不易過粉碎等優點。在中硬以下物料的處理上，本機可代替傳統破碎機顎破與反擊破二段破碎，用戶即可節省大量的設備投資，又可生產出粒形優良的產品。
工作原理
重型反擊錘式破碎機是利用高速迴轉的錘頭衝擊礦石，當礦石進入破碎腔後，受高速迴轉的錘頭的衝擊而破碎，同時礦石在衝擊過程中獲得動能，以高速沖向破碎板和篩條而得到進一步破碎。錘式破碎機主要由架體、轉子、篩條，打擊板和調整裝置等組成。
安裝試車
1、安裝前可根據原材料來源選好地形。
2、機器由地腳螺栓固定在混凝土上，設計地基時要留出排礦槽，其斜度不能小於50°，但用戶也可根據給料機和運輸設備自定。
3、電機應安在與進料口相反的方向。
4、電器設備位置以使用方便為佳。
5、試車前應首先檢查所的緊固件是否完全牢固。
6、檢查機體內是否落入金屬物或其他不易破碎的雜物。
7、檢查軸承內是否的適當的潤滑油。
8、用手轉動轉子，看其是否正常，有無磨擦現象，若確認為運動無阻時，方可空車起動，試車半小時後無雜音，無擺動，軸承溫升不超過30℃時即可進行負荷試車。
安全操作規程
一、破碎機的合理使用
1、破碎機給料規格不得超過給礦口尺寸的0.85倍。
2、顎式破碎機必須空載啟動。
3、顎式破碎機適用於破碎堅硬、中硬礦石的粗破和中破碎。
二、運轉前的準備與檢查
1、破碎機啟動前必須首先啟動稀油潤滑系統，視回油正常後方可啟動。
2、操作手動乾油杯，使各潤滑點加油充足。
3、對各手動乾油杯擰動加油。
4、給油的同時，檢查各油路系統有無堵塞、漏油現象。
5、檢查各種儀器是夠正常。
6、檢查破碎腔內有無礦石或其它非破碎物。
7、檢查電器聯鎖裝置，燈光信號以及防護設施是否齊全和起作用。
三、啟動操作方法
完成以上檢查和準備工作後方可啟動。
1、啟動潤滑系統，同時啟動通風和給水系統。
2、按工藝流程、啟動破碎機下部運礦系統。
3、空載啟動顎式破碎機。
4、運轉正常後，啟動給礦系統給礦。
5、啟動完畢。
6、有分段啟動裝置的破碎機要按破碎機啟動程式啟動。
四、停機操作與緊急停機處理
1、破碎機停機必須待礦石全部排出後方可停機。
2、停機時應先停給礦體統。
3、主機停機5分鐘後方可停止油泵和冷卻水系統。
4、出現下列情況應緊急停機：
（1）主軸承或動顎軸承急劇升溫超過80C°，表面現象是手背觸及軸承座不能持續一秒鐘時。
（2）前或後推力板斷裂。
（3）高速旋轉傳動件有鬆動、斷裂可能飛出傷人時。
（4）電機冒煙，“掃膛”時。
5、緊急停機應符合下列規定：
（1）因軸承高溫停機時，不可立即停機。
（2）高溫停機應首先停止給礦，加大油量，強制風冷或水冷，待軸承溫度下降後方可停機。
五、安全操作注意事項
1、運行中經常監視各種儀表是否正常，各部件有無異常聲響。
2、破碎機油壓的電器連鎖系統任何情況下不能拆除。
3、機器運轉時，在顎式破碎機迴轉面內不得粘人。
4、運轉中人員不得用手去取進入機內的大塊礦石或其他物品。
5、處理顎式破碎機堵礦時，應首先處理掉給礦機頭部礦石，然後從上部進行處理，禁止用盤車處理或從排礦口下部向上處理。
6、處理顎式破碎機下部漏斗堵塞時，應與給礦機和皮帶運輸機崗位聯繫好，並斷開皮帶運輸機電源開關，派專人監護。
技術參數
| 型號 | 規格(mm) | 進料尺寸(mm) | 最大進料尺寸(mm) | 產量(t/h) | 功率(kW) | 外形尺寸(mm) | 重量(t) |
| PF-0807 | ø850×700 | 400×730 | 300 | 15-30 | 30-45 | 2210×1490×2670 | 8.1 |
| PF-1007 | ø1000×700 | 400×730 | 300 | 30-50 | 37-55 | 2400×1558×2660 | 9.5 |
| PF-1010 | ø1000×1050 | 400×1080 | 350 | 50-80 | 55-75 | 2400×2250×2620 | 12.2 |
| PF-1210 | ø1250×1050 | 400×1080 | 350 | 70-120 | 110-132 | 2690×2338×2890 | 14.9 |
| PF-1214 | ø1250×1400 | 400×1430 | 350 | 130-180 | 132-160 | 2690×2688×2890 | 18.6 |
| PF-1310 | ø1300×1050 | 490×1170 | 400 | 80-140 | 110-160 | 2780×2478×2855 | 16.2 |
| PF-1315 | ø1320×1500 | 860×1520 | 500 | 160-250 | 180-260 | 3096×3273×2667 | 19.3 |
| PF-1415 | ø1450×1500 | 1145×1520 | 950 | 220-450 | 220-315 | 3745×3022×3519 | 27 |
| PF-1520 | ø1520×2000 | 830×2050 | 700 | 300-550 | 315-440 | 3581×3560×3265 | 38.7 |
| PF-1818 | ø1800×1800 | 1600×1850 | 1000 | 600-850 | 650-900 | 4180×4200×4900 | 75 |
