邏輯筆

邏輯筆

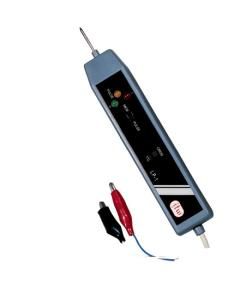

邏輯筆是是採用不同顏色的指示燈為表示數字電平的高低的儀器·它是測量數字電路一種較簡便的工具·使用邏輯筆可快速測量出數字電路中有故障的晶片·邏輯筆上一般有二三隻信號指示燈,紅燈一般表示高電平,綠燈一般表示低電平·黃燈表示所測信號為脈衝信號。

邏輯筆

定義

原理

邏輯筆一般有兩個用於指示邏輯狀態的發光二極體,性能較好的還有第3個,用於提供以下4種邏輯狀態指示。

(1)綠色發光二極體亮時,表示邏輯低電位。

(2)紅色發光二極體亮時,表示邏輯高電位。

邏輯筆邏輯筆

(3)黃色發光二極體亮時,表示浮空或三態門的高阻抗狀態。

(4)如果紅、綠、黃三色發光二極體同時閃爍,則表示有脈衝信號存在。

作用

邏輯筆的電源取自於被測電路。測試時,將邏輯筆的電源夾子夾到被測電路的任一電源點,另一個夾子夾到被測電路的公共接地端。邏輯筆與被測電路的連線除了可以為邏輯筆提供接地外,還能改善電路靈敏度及提高被測電路的抗干擾能力。

實驗板上的邏輯筆電路圖如下

邏輯筆原理電路邏輯筆原理電路
