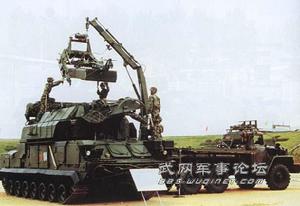

道爾-M1(SA-15)
概況
道爾-M1(SA-15)我國於90中期年代從俄羅斯引進了二十多套道爾-M1型低空野戰防空飛彈,裝備38集團軍的防空旅。
道爾-M1型是一種全天候、機動式、垂直發射的腳踏車自動化野戰地空飛彈武器系統。系統包括目標搜尋雷達、制導站、飛彈模組和底盤。目標搜尋雷達和制導站的天線部分以及2個飛彈模組(8枚飛彈)、電視光學瞄準設備組成了一個轉塔式整體位於底盤上,整個轉塔可360度旋轉,其他顯示控制台等設備位於底盤裡。
目標搜尋雷達可同時跟蹤9個目標航跡和1個有源干擾,為制導雷達目標制示信息;制導站裝有相控陣雷達,用於補充搜尋和自動跟蹤1-2目標,同時可自動捕獲、跟蹤2枚飛彈並給其傳送控制指令,制導2枚飛彈攻擊1個或2個目標;電視光學瞄準系統可顯示、觀測21千米內的目標,提高對低空超低空目標的跟蹤能力。
車上裝載2個飛彈模組,每個飛彈模組由1個運輸發射箱和4枚9M331飛彈組成。飛彈的發動機是單室雙級推力固體火箭發動機;飛彈採用無線電指令制導。
系統的底盤重26噸,載重11噸,行駛最大爬升角35度,越壕寬2米,涉水深度1米。
全長:3.5米
彈重:165千克
戰鬥部裝藥:15千克
射高:0.01-6千米
有效射程:1-12千米
最大飛行速度:2.8M(850米/秒)
作戰單元數量(個) 1 2 2 2
控制模組重量(噸) 37 16 9 5
天線/發射模組重量(噸) 14 14 10
作戰部署時間(分) 3 8 10 —
—撤出部署時間(分) 2 12 15 —
適於對付的目標 野戰高速
機動作戰
時對付各
種低空目
標
攻擊低速
運動的軍
事目標,
保衛控制
點和軍隊
集結區域 保衛重要
的軍事和
民用點狀
目標
保衛重要
的民用和
工業目標
此外,與該戰車配套使用的裝備有:團用指揮車、團用目標指示雷達、連用指揮車、飛彈模組、運輸裝填車、運彈車、成套索具、配套油機(8千瓦、12千瓦、100千瓦等)、連級技術維護車、團級技術維護車、機械維修車、備件車、模擬訓練車、綜合測試車等。
