軸流壓縮機分析

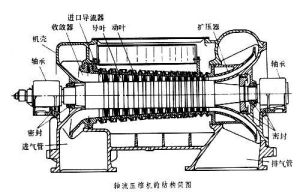

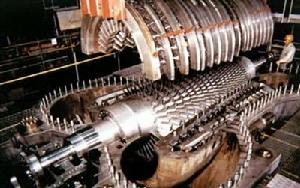

AV90－12全靜葉可調軸流壓縮機是為中國石油天然氣股份有限公司大連石化分公司生產的用於350萬噸/年重油催化裂化裝置的軸流式主風機；也是該型號風機在石化領域使用的第一台大型軸流壓縮機。該產品具有性能優良、運行平穩、噪音低、高效節能、控制水平高、安全可靠等特點，深受用戶好評。AV90－12全靜葉可調軸流壓縮機主要用於催化裂化裝置，高爐鼓風裝置、化肥廠的空氣壓縮裝置、空氣分離、風洞試驗等裝置的供風設備。AV90－12軸流壓縮機是陝西鼓風機（集團）有限公司、也是我國第一台該型風機，填補了國內空白。在產品的設計中，設計人員首先確立了四條設計原則，安全性、經濟性、可靠性、合理性。要求設計的產品性能高、安全可靠、噪音低、經濟合理、調節方便、自動化水平高、並能適合不同的套用範圍。 以此為思路，設計人員再提出了詳細、合理的設計技術方案。主要性能指標（設計點）介 質 空氣進口溫度（℃） 10.4進口壓力（Mpa） 0.098進口流量（m3/min（乾）） 7300 出口壓力（MPa） 0.45軸 功 率（kW） 27768多變效率（%） 91.31轉 速（r/min） 3750氣體動力學設計採用了國際上先進的三元流模化設計技術，根據以實驗為基礎的數據編制計算程式，較準確地模擬了氣體流動的真實性，合理設計軸流壓縮機流道，保證了產品性能的優良和準確可靠；在結構設計中根據機組大跨距的特點，在轉子動力學計算過程中，對軸承的動靜態性能，轉子的不平衡回響及轉子振動採用國際上先進的Madyn程式進行詳細分析計算，保證計算結果的準確可靠，同時，還對與風機相關的整個軸系進行扭曲振動計算，確保機組安全平衡運行。在結構設計中，運用價值工程指導設計，對需部件的通用性和合理性進行綜合分析，比較和規納，儘量提高產品的三化水平。風機的葉片、曲柄、滑塊等為系列化設計，許多零部件儘可能通用，如軸承箱、機殼、輪轂等為標準化設計，機殼、調節缸、葉片承缸等採用水平剖分三缸型式，無立分面，因而剛性好，能改善熱應力分布，減小熱變形、噪音、振動等，同時便於安裝和拆卸。轉子採用整體鍛造等內徑型式，葉頂間隙小，剛性高，加工方便，內泄漏減小，效率高。調節機構中我們運用了合金作為軸承和滑動支承，具有良好的無油潤滑作用，不用維護，使用靈活方便，壽命長。該機組採用整鍛實心軸等內徑轉子，葉頂間隙小、剛性好、內泄漏小、效率高；轉子葉頂氣流速度低，產生的噪音低；定子部分採用了葉片承缸、調節缸、機殼三層缸的結構，減少了熱應力和熱變形；葉片承缸採用球墨鑄鐵，機殼採用灰口鑄鐵，減少振動，吸收噪音，使本機噪音小，符合國家標準要求；目前，AV90－12全靜葉可調軸流壓縮機，是國內生產的第一台該型號的軸流壓縮機。 該產品採用先進的三元流模化設計，等內徑和三層缸結構，全靜葉可調方式，先進的DCS自動化控制等先進技術設計。在國內也只有陝西鼓風機（集團）有限公司一家生產。AV90-12軸流壓縮機不僅可套用於石化行業，同時該產品還可廣泛套用於冶金行業2000～3500M3高爐主風機，還可用作液化天然氣、大型空分裝置和風洞試驗等同等風量、壓力氣源的裝置．根據對國內外市場的大量調查發現，每年總的需求量為3～5台，故每年為本公司創造產值6450～10750多萬元，利潤1290～2150多萬元。 所以，該產品的研製推廣，具有較高的經濟價值和社會意義AV90－12軸流壓縮機由於其結構合理，氣動計算先進可靠，使其具有性能可靠、高效節能、調節方便、工況範圍寬廣的特點。同時，由於該產品具有完備的自控系統，使其運行安全可靠。綜上所述，AV90－12軸流壓縮機的技術水平已經完全達到了國際先進水平，是很好的高效節能。
