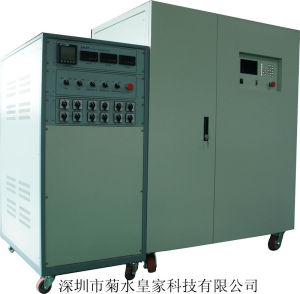

防孤島測試負載(RLC防孤島檢測負載)
防孤島檢測負載是併網逆變器檢測平台的最重要核心設備之一,在產品選型方面你可以找深圳菊水皇家科技。他們的併網逆變器平台的技術方案裡面有詳細的技術要求。防孤島檢測負載在選型是要注意很多技術上的要求,寄生量過大,特別是電阻R的寄生電感過大,會導致諧振頻率偏差,無法滿足防孤島試驗,VDE、IEC要求寄生量一定要小於0.5%,而市場上RLC元器件的寄生量都在3%,這么大寄生量的RLC負載只能套用於老化試驗沒有問題,套用到防孤島試驗肯定是不合適的,所以一些經常做試驗的實驗室就發現這個寄生量問題,懂技術的業內人士都要求防孤島檢測負載一定要有寄生量補償功能,否則不能使用。防孤島檢測負載一定要求是:自身負載的電壓、電流諧波量一定要小於2%,這也是VDE、IEC標準的明確要求,否則會嚴重影響防孤島試驗的測量結果。目前歐美德國家對防孤島效應保護功能要求非常嚴格,已達到每一台出廠時都要求做防孤島試驗。隨著智慧型電網及分散式供電的發展,小功率的併網逆變器套用量會大大增加,中國對防孤島試驗也會更加嚴格,防孤島保護畢境不是可有可無的。逆變器防孤島效應保護試驗檢測的必要性:光伏逆變器防孤島效應保護功能是併網安全防護最重要的項目,在多個歐美國家、包括中國的併網法規都有明確要求,中國金太陽認證的標準CGC/GF001:2010《併網光伏發電專用逆變器技術要求和試驗方法》要求發生孤島時逆變器必須在2秒內發生自動保護。以下標準也都明確規定防孤島保護功能是一定具備的:1.中國的《孤島防護國家標準草案》2.IEEE1547.1-2005《帶電力系統的設備互連配電資源的合格試驗程式》3.VDE0126-1-1《德國標準-發電機和公共低壓網之間的自動開關設備》4.IEC62116-2008《併網連線式光伏逆變器孤島防護措施測試方法》5.AS_4777.3-2005《能源系統通過逆變器併網第3部分電網保護要求》中文版6.G83-1-1英國認證標準、7.UL1741-2010美國認證標準8.DK5940義大利認證標準防孤島效應保護檢測是逆變器出廠試驗、型式試驗一定要檢驗的功能,同時也是CQC、CGC金太陽認證必定重點檢測的項目。所以逆變器生產商要從產品研發、型式試驗、出廠試驗各個環節檢驗這個重要功能。隨著智慧型電網、分散式發電的發展及普遍,電力公司對孤島效應保護的要求將會越來越嚴格,因為逆變器防孤島保護失效,將會危及操作人員的人身安全及設備的安全。目前國家電網公司試驗室、雲南電網公司、CQC實驗室、CGC金太陽認證實驗室,安徽省產品質量監督檢驗中心都已經購置菊水皇家防孤島試驗測試裝置。具備用戶可查看下文的成功套用案例。光伏電站的驗收也將防孤島試驗列為必測的檢測項目。防孤島試驗的核心裝置是精密RLC負載,不是老化試驗用的負載箱,而是一定要帶有遠程控制及寄生量補償的精密RLC負載。
