迴轉機構

迴轉機構

迴轉機構由迴轉支承裝置和迴轉驅動裝置兩部分組成。 迴轉支承裝置簡稱迴轉支承。 轉盤式迴轉支承裝置現代轉盤式迴轉支承裝置主要有滾子夾套式和滾動軸承式。

迴轉機構由迴轉支承裝置迴轉驅動裝置兩部分組成。前者將起重機的迴轉部分支承在固定部分上,後者驅動迴轉部分相對於固定部分迴轉。

迴轉支承裝置

迴轉支承裝置簡稱迴轉支承。主要分為柱式和轉盤式兩大類,根據不同的使用要求、各種迴轉支承的特點以及製造廠的加工條件合理選定。

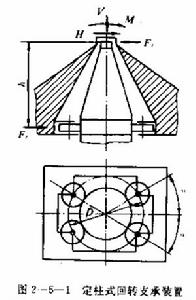

1.柱式迴轉支承裝置
2. 轉盤式迴轉支承裝置

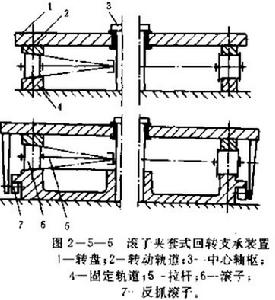

現代轉盤式迴轉支承裝置主要有滾子夾套式和滾動軸承式。

迴轉驅動裝置

電動迴轉驅動裝置

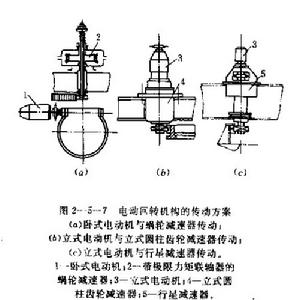

迴轉驅動裝置通常裝在起重機的迴轉部分上,電動機經過減速器帶動最後一級小齒輪,小齒輪與裝在起重機固定部分上的大齒圈相嚙合,以實現起重機迴轉。在起重機迴轉機構中常用的是下列三種形式機械傳動裝置:臥式電動機與渦輪減速器傳動(a)、 立式電動機與立式圓柱齒輪減速器傳動(b)、立式電動機與行星減速器傳動(c)。如下圖所示。

液壓迴轉驅動裝置

(1)高速液壓馬達:與渦輪減速器或行星減速器傳動,在形式上與電動機驅動基本相同。
(2)低速大扭矩液壓馬達迴轉機構。
