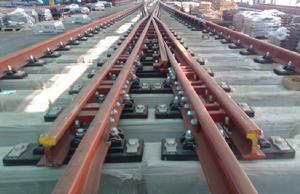

轍跟墊板

簡介

轍跟墊板(heel plate)是指組裝尖軌跟部接頭的橋型墊板。其平面形狀和尺寸與鋼軌類型、尖軌線型以及安裝轍跟軌撐，防爬卡鐵等因素決定。

轍叉墊板

轍叉墊板(frog plate)是指設定於轍叉軌件和岔枕之間，為叉心及尖軌提供可靠的聯結條件，並將鋼軌的輪載分布到岔枕面的各類墊板。如叉趾墊板、叉跟墊板、大墊板等用以提高轍叉的整體強度和加強接頭強度。

轍後墊板(turnout plate)是指安設在尖軌跟部接頭後的導軋下面，用以承墊導軌和基本軌，擴大岔枕受載面積，用鋼板製造的墊板。因尖軌跟部接頭附近導軌和基本軌離得很近，容納不小兩塊普通平墊板的正常安裝，只能用一塊墊板共同承墊兩根軌線。

轍後墊板規格

在普通斷面尖軌的道岔上，爬坡式尖軌頂面高於基本軌6mm，在導軌前端應做軌頂順坡，通常在緊接尖軌跟部接頭的三塊墊板上，導軌下的部位做成4.5、3.0、1.5mm不等厚度的承軌台以完成尖軌與導軌之間的軌頂高差順坡。
