輪廓投影儀

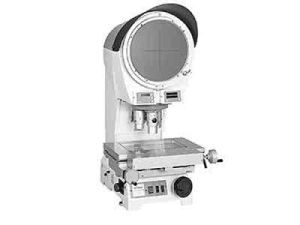

MC005-JT12Bφ300輪廓投影儀

英語翻譯

profile projecto; contour projector; measuring projector用途

本儀器能高效地檢測各種形狀複雜工件的輪廓和表面形狀。例如：樣板、衝壓件、凸輪、螺紋、齒輪

、成形銼刀、絲攻等各種刀具、工具和零件，該儀器廣泛地套用於機械製造業，儀器儀表和鐘錶行業有關廠礦的計量室和車間，
二、儀器的規格參數：
1、投影屏：投影屏尺寸（mm）φ300，投影屏旋轉範圍0°～360°
2、物鏡：
放大倍率
10×
20×（選購）
50×（選購）
100×（選購）
物方線視場
φ30mm
φ15mm
φ6mm
φ3mm
物方工作距離
75.2mm
69.6mm
27.0mm
26.2mm
放大倍率誤差：0.08%
2、工作檯
X坐標行程0～50mm 分劃值0.01mm
Y坐標行程0～50mm 分劃值0.01mm
Z坐標行程0～60mm（調焦行程）
圓工作檯旋轉範圍：0°～360°
圓工作檯旋轉分劃值：1°
游標分劃值：2′
X、Y 坐標示值準確度（4+40L）μm
其中L為測量長度，單位：m
旋轉角度準確度：6′
3、照明光源：
4、透射照明12v100w鹵鎢燈
反射照明24v150w鹵鎢燈
5、外形尺寸：長×寬×高，480×780×1150mm
6、儀器重量：110kg
產品裝箱單
序號名稱單位數量備註
1 儀器主體台 1
2 10×物鏡及反光鏡件 1
3 工作檯（50×50）件 1 安裝在主機上
4 25mm量塊塊 2
5 壓緊組件 4
6 24V/150W12V/100W鹵鎢燈只各1 備用
7 5A/φ5×20保險絲只 5 備用
8 使用說明書份 1
9 產品出廠合格證份 1
10 裝箱單份 1
選購件
1 20×物鏡及反光鏡件
2 50×物鏡及反光鏡件
3 100×物鏡及反光鏡件
4 360mm 玻璃尺根
5 50mm標準玻璃尺根
6 5×放大鏡只
