產品介紹

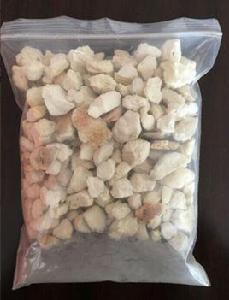

複合輕集料是由破碎的廢舊聚氨酯顆粒與無機膠凝材料複合而成（單組份），在施工現場加水混合攪拌即可。
A型乾拌複合輕集料
輕集料A型乾拌複合輕集料混凝土用於屋面找坡層或抗壓強度要求≤1.0MPa的樓面，乾密度≤600㎏/m³，抗壓強度≥1.5MPa,導熱係數≤0.1W/（m.K);
B型乾拌複合輕集料
輕集料B型乾拌複合輕集料混凝土用於樓面或屋面墊層，乾密度≤850㎏/m³，抗壓強度≥3.0MPa,導熱係數≤0.25W/（m.K)。
產品
預拌墊層粉料是由水泥，粉煤灰和外加劑經工廠製成的均勻乾拌粉料；複合輕集料是由破碎的廢聚氨酯顆粒與無機膠凝材料和預拌粉料經大型設備均勻攪拌複合而成的---乾拌複合輕集料墊層（簡稱“複合輕集料墊層”）
08BJ1-1《工程做法》等圖集中各樓面墊層中陶粒混凝土密度按1800kg/m3計算的，樓面墊層換用複合輕集料墊層後，密度≤850kg/m3,各樓面做法的靜荷載已作修改。詳見12BJ1-1《工程做法》
產品相比
輕集料與普通集料相比，其性能有很大不同。衡量輕集料質量的主要性能指標是鬆散容重、筒壓強度和吸水率等。影響輕集料性能的主要因素是材料品種、生產工藝或形成條件、孔隙結構、顆粒形狀和級配等。一般說來，輕粗集料的鬆散容重為200～1200公斤/米3,僅為普通粗集料的1/4～2/3,但強度較低，吸水率也較大,價格較高。研製廉價的、輕質高強的人造輕集料是發展輕集料的主要方向。
產品特點
複合輕集料墊層具有質輕、施工性能好、定量包裝無需現場稱量、配製工藝簡單等突出優點。屋面可以承重，可以按使用要求鋪設排水坡度，大大方便設計和施工。
輕集料的分類和性質
1、輕集料的分類
1）按輕集料粒徑分類
（1）輕粗集料 粒徑不小於5mm，最大松堆密度小於1000Kg/㎡者； （2）輕細集料 粒徑小於5mm，最大松堆密度小於1200Kg/㎡者。
按輕集料的來源分類
（1）天然輕集料天然形成的多孔岩石，經加工而成的輕集料。如浮石、火山及輕砂。
(2) 人造輕集料以地方材料為原料，經加工而成的輕集料。如頁岩陶粒、自然矸石、膨脹礦渣珠、煤渣及其輕砂。
(3) 工業廢料輕集料以工業廢料為原料，經加工而成的輕集料。如粉煤灰陶粒和磨細成球的頁岩陶粒。
3）按輕集料的粒徑分類
（1）圓球型
（2）普通型
（3）碎石型
2、輕集料的性質
（1）顆粒級配 各種輕集料級配要求符合相應規範。自然級配空隙率不大於50%。
（2）堆積密度 對圓球型和普通型的輕集料不應大於0.10；碎石應滿足相應規範要求。
（3）同壓強度和強度標號 應按照《輕骨料試驗方法》（GB2842-84）規定執行。
輕集料分類
用輕粗集料、輕集料（或普通砂）和水泥配置成的混凝土，其乾表觀密度不大於1900kg/ m³者，稱為輕集料混凝土（Light-weight aggregate concrete)。
輕集料簡介
工業廢料輕集料的生產，有的與天然輕集料相似（如自燃煤矸石、煤渣和碎磚等）;有的與人造輕集料一樣,需經制粒和焙燒（如粉煤灰陶粒、煤矸石陶粒等），但其能耗較人造輕集料低。
輕集料按其形成條件分為天然輕集料和人造輕集料；按其材料性質分為無機輕集料和有機輕集料（如聚苯乙烯膨珠、碳珠等）。有機輕集料因價格較貴，套用較少。無機輕集料按其原材料來源分為：①天然輕集料。如浮石、火山渣和多孔凝灰岩等。②人造輕集料。如粘土陶粒、頁岩陶粒、膨脹珍珠岩、膨脹蛭石、沸石輕集料等。③工業廢料輕集料。如粉煤灰陶粒、膨脹礦渣珠、煤矸石陶粒、自燃煤矸石、多孔燒結料、煤渣和碎磚等。
