軟啟控制櫃

軟啟控制櫃

軟啟控制櫃主要降低電動機的起動電流,減小配電容量,避免增容投資,減小起動應力,延長電動機及相關設備的使用壽命。具有多種起動模式和寬範圍的電流、電壓等設定,可適應多種負載情況。該控制櫃廣泛套用於風機、水泵、輸送類及壓縮機等負載。

主要功能

1、智慧型化電機軟起動器功能。

2、智慧型電機保護器功能。

3、可程式繼電輸出功能:

4、可程式時序輸出功能。

5、可程式狀態指示功能。

其它附屬功能

1、數字電流表、電壓表、功率計功能。

2、故障信息存儲(掉電不丟失)功能。

3、起動時間記憶、起動次數統計功能。

4、運行狀態記憶,失電且再來電後自動恢復功能。

5、0~20mA 實時電流(不受 CPU干預)輸出功能。

6、內置 RS232及 RS485通訊接口。

7、起動延時(0~999秒)、起動間隔延時(0~999秒)、可程式輸出延時(0~999秒)。

性能指標

智慧型化軟起動器

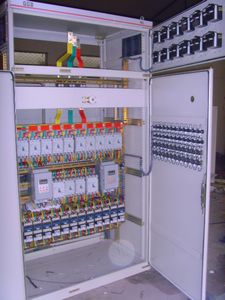

軟啟控制櫃 軟啟控制櫃

1、軟停機時間:0~60秒

2、起動模式:6 種

3、停機模式:2 種

4、軟起動起始電壓:額定電壓的 30%~80%

5、軟起動限流範圍:額定電流的 50%~500%

6、軟停機限流範圍:軟起動限流值的 20%~100%

7、起動電流平穩性:用指針式電流表觀察不出電流抖動現象

智慧型電機保護器

1、宇恆軟起動器過熱保護:溫度升至80C±5℃時保護動作,當溫度降至55℃時(最低),過熱保護解除。

2、輸入缺相保護滯後時間:<3秒。

3、輸出缺相保護滯後時間:<3秒。

4、三相不平衡保護滯後時間:<3秒。以各相電流偏差大於50%±10%為基準,當負載電流低於軟起動器標稱額定值的30%時,判定基準偏差將增大。

5、起動過流保護時間:持續大於設定電流 5 倍時的保護時間見表 1.3.1。

6、運行過載保護時間: 以設定電流為基準作反時限熱保護,脫扣保護時間曲線如圖 1.3.1。

7、電源電壓過低保護滯後時間:當電源電壓低於極限值40%時,保護動作時間<0.5秒,否則低於設定值時保護動作時間<3秒。

8、電源電壓過高保護滯後時間: 當電源電壓高於極限值130%時,保護動作時間<0.5秒;否則高於設定值時保護動作時間<3秒。

9、負載短路保護滯後時間:<0.1秒,電流為軟起動器標稱額定電流的 10 倍以上。

10、電機欠載保護:電流範圍為電機額定電流的10~90%,保護脫扣延時範圍為 5~90秒。

11、以上時間參數是從檢測到有效信號開始到發出脫扣保護指令為止。

12、YHR3000系列軟起動器所列的所有保護功能均可通過實際的或模擬的方法進行驗證。若用戶另有特殊要求,則應另加專用保護裝置,以確保全全。
