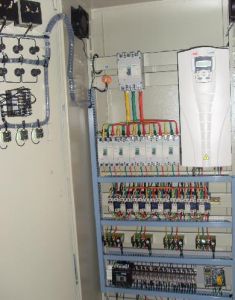

變頻器控制櫃

變頻器控制櫃

由於中央空調系統都是按最大負載並增加一定餘量設計,而實際上在一年中,滿負載下運行最多只有十多天,甚至十多個小時,幾乎絕大部分時間負載都在70%以下運行。通常中央空調系統中冷凍主機的負荷能隨季節氣溫變化自動調節負載,而與冷凍主機相匹配的冷凍泵、冷卻泵卻不能自動調節負載,幾乎長期在100%負載下運行,造成了能量的極大浪費,也惡化了中央空調的運行環境和運行質量。隨著變頻技術的日益成熟,利用變頻器、PLC、數模轉換模組、溫度感測器、溫度模組等器件的有機結合,構成溫差閉環自動控制系統,自動調節水泵的輸出流量;採用變頻調速技術不僅能使商場室溫維持在所期望的狀態,讓人感到舒適滿意,可使整個系統工作狀態平緩穩定,更重要的是其節能效果高達30%以上,能帶來很好的經濟效益。

變頻器控制櫃概況

變頻器控制櫃(變頻器電氣控制櫃/電控櫃/電控箱)採用西門子,ABB,施耐德,富士,三菱,松下,台達,士林,匯川等廠家的變頻器而開發的電氣控制櫃,根據工況需要可在變頻櫃內安裝交流輸入電抗器,輸出電抗器,直流電抗器及EMI濾波器,制動單元,制動電阻,接觸器,中間繼電器,熱繼電器,可程式控制器(PLC),可程式操作終端(GOT),電度表,散熱風扇等,根據系統工況在變頻櫃面板上設定多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制,觸控螢幕等,目前比較定型的有:恆壓供水變頻控制櫃(1控1,1控2,1控3等),自動扶梯變頻控制櫃,中央空調循環水泵變頻櫃,風機變頻節能櫃,空壓機恆壓供氣系統(變頻器節能軟啟動控制系統)等。

變頻器控制櫃作用

變頻器控制櫃(變頻器電控櫃/電氣控制櫃)可廣泛套用於冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、壓縮機、軋機、注塑機、皮帶運輸機等各種中壓電機設備。變頻櫃採用封閉櫃式結構,防護等級一般為IP20,IP21,IP30等,採用型材骨架,表面塗敷噴塑,且容易並櫃安裝,上端可配置母線,變頻器面板外引至櫃體外表可直接操作,根據需要可設定就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能。變頻器是變頻櫃的專用配套產品,其變頻調速功能及主要技術參數取決於內設變頻器的規格型號和外圍的配置狀況。變頻器櫃根據用途的不同和功能的各異其差別也很大,一般根據工礦要求定製。目前比較定型的有:恆壓供水變頻櫃(1控1,1控2,1控3等),自動扶梯變頻控制櫃,中央空調循環水泵變頻櫃,風機變頻節能櫃等。

變頻器控制櫃套用場所

變頻器控制櫃(變頻器電控櫃/電氣控制櫃)可廣泛套用於冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、壓縮機、軋機、注塑機、皮帶運輸機等各種中壓電機設備。

變頻器控制櫃組成

變頻器控制櫃(變頻器電控櫃/電氣控制櫃)是由內裝的變頻器加外圍的控制,保護,顯示等電氣元件和櫃體組成的,是對三相交流電動機(包括風機,泵)進行變頻調速控制的交流拖動裝置和節能裝置。

變頻器控制櫃結構

變頻器控制櫃(變頻器電控櫃/電氣控制櫃)採用封閉櫃式結構,防護等級一般為IP20,IP21,IP30等,採用型材骨架,表面塗敷噴塑,且容易並櫃安裝,上端可配置母線,變頻器面板外引至櫃體外表可直接操作,根據需要可設定就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能
變頻器是變頻櫃的專用配套產品,其變頻調速功能及主要技術參數取決於內設變頻器的規格型號和外圍的配置狀況。變頻器櫃根據用途的不同和功能的各異其差別也很大,一般根據工礦要求定製。目前比較定型的有:恆壓供水變頻櫃(1控1,1控2,1控3等),自動扶梯變頻控制櫃,中央空調循環水泵變頻櫃,風機變頻節能櫃等。

變頻器控制櫃功能

1、電源切換與保護變頻櫃中設有低壓塑殼斷路器與進線電源相連,除能完成接通和分斷電路外,可對電路和變頻器發生的短路,過載進行保護。並可在維護時切斷電源。
2、啟、停控制功能變頻櫃面板上設定變頻啟動,變頻停止按鈕,用於變頻裝置的運行控制,便於現場操作。
3、頻率(速度)調整變頻櫃面板上設定頻率調整電位器,可以很方便的手動調節變頻器的輸出頻率,用以控制電機轉速
4、表頭顯示變頻櫃面板上設定電壓表,電流表,頻率表和各種指示燈如電源指示,報警指示,運行指示,工頻指示,實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。
5、備用工頻切換用戶可選擇有備用工頻切換的變頻櫃、當變頻器出現故障時,通過自動控制迴路將電動機切換至工頻電源(此方式可選擇手動/自動,工頻啟動裝置大於15KW用軟啟動器實現)
6、多種控制功能可根據系統工況在變頻櫃面板上設定多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制,觸控螢幕等。
7、加裝外圍設備根據工況需要可在變頻櫃內安裝交流輸入電抗器,輸出電抗器,直流電抗器及EMI濾波器,制動單元,制動電阻,接觸器,中間繼電器,熱繼電器,可程式控制器(PLC),可程式操作終端(GOT),電度表,散熱風扇等。
8、安全防護將變頻器安裝在變頻櫃內,可以減少環境污染,減少觸電危險,起到較好的防護作用。
9、整齊美觀將變頻器安裝在變頻櫃中,並與其他低壓配電櫃的尺寸相同,顏色一致,保持配電設施與控制裝置的協調,整齊,美觀。

變頻器控制櫃技術參數

項目
內容
輸入
電壓範圍
三相AC380V+15%單相AC220V+15%三相AC220V+15%
頻率範圍
48-63HZ
輸出
電壓範圍
三相0.01-AC220V三相0.01-AC380V
頻率範圍
0.01-400HZ
控制方式
按照工況操作要求及其控制電機數量、容量、電機拖動負載狀況等要求設計和選型;不同型號變頻器的參數和技術指標會有不同,不同容量變頻櫃的尺寸也不同,見櫃內變頻器及其圖紙設計的技術規格
容量(KVA),過載能力
保護功能
顯示方式
操作方式
外形尺寸
防護等級
IP20,IP21,IP30等
