概況
超音波振動篩是一種操作簡單，功能實用，技術可靠的篩分系統。在製藥、冶金、化工、選礦、食品等行業中要求精細篩分過濾的行業得到了廣泛的套用。超音波振動篩過濾精度高，是國內篩分行業的一項重要的技術。
結構
超音波電源：產生電信號
振盪器：高性能超音波轉換器件。
超音波網架：由外網架與共振環組成
篩網：適用於10目~635目。
工作原理

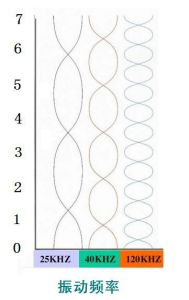

附加在篩網上的超聲振動波（機械波），使超微細粉體接受巨大的超聲加速度，從而抑制粘附、摩擦、平降、楔入等堵網因素，提高篩分效率和清網效率。原理是將220V、50Hz或110V、60Hz的電能轉換為18--40kHz的高頻電能，再用裝在篩框上的超音波振子頭將高頻電能轉換為機械能，使篩面產生肉眼看不到的超音速的振動，使超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素， 進而達到高效篩分和清網的目的，使超微細粉篩分成為易事。特別適合高品質、精細粉體的用戶使用。
LSA雷士頻率產品說明
超聲振動篩是將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能，輸入超聲換能器，將其變成18KHz機械振動，從而達到高效篩分和清網的目的。該系統在傳統的振動篩基礎上在篩網上引入一個低振幅、高頻率的超聲振動波（機械波），以改善超微細分體的篩分性能。特別適合高附加值精細分體的用戶使用。技術參數
最大超聲輸出功率： 200 Weff輸出電壓： 最高900 Veff
最大輸出電流： 1 A （限制電流）
保險絲： 100-120 V： 2 x 2.5 A slo blo
200-240 V： 2 x 1.25 A slo blo
工作模式： 連續工作模式- 100%占空係數 循環脈動工作模式 1Hz 調製
50%占空係數
脈動工作模式-10Hz調製
70%占空係數
保護等級： IP65
污染等級： 2
安裝規範
重量： 6.6 kg電氣連線： 200-240 V ± 10% / 1 A 最高
100-120 V ± 10% / 2 A 最高
頻率： 50/60 Hz
環境溫度： 0 - 45°C
最高相對空氣溫度: 30?C下80%
安裝類別： II
工作位置： 室內，海拔不高於2000m
擴展閱讀：超音波振動篩電源
超音波振動篩電源是超音波振動篩的技術核心，對解決篩網網孔堵塞問題起到了至關重要的作用，使振動篩能篩分的顆粒更精細，篩分的效率更高，適用範圍更廣。超聲網通——超聲系統擴展使用
用同一個超聲電源，連線一個清網換能器，用超聲換能器的輻射面與被堵塞的網面接觸，相對位移,即可清除網口的堵塞物。具有快速高效、改善清網質量、不改變網口尺寸、不傷害絲網表面質量等優點,可廣泛套用於試驗篩和工作篩。
型號 有效篩分直徑 (mm) 功率 篩網規格
Type the effective diameter of screen (mm) power(Kw) the specificationof the screen
S49-600 φ520 0.25 100-500mesh
S49-800 φ720 0.55 100-500mesh
S49-1000 φ890 1.1 100-500mesh
S49-1200 φ1090 1.1 100-500mesh
S49-1500 φ1390 2.2 100-500mesh
產品特點
1.在達到高精度、高網目篩分的同時，控制較窄的粒度範圍。2.可單層與多層使用一套智慧型超音波發生器同時使用三個換能器。
超音波振動篩結構示意圖 3.徹底的篩網自潔功能：大於500目篩分/無網孔堵塞/無篩分效率減。
4.真正解決強吸附性/易團聚/高靜電/高精細/高密度/輕比重等篩分。
5.保證所處理物料的特性不變。
6.篩分精度可提高10%—70%，產量可提高0.5-10倍
