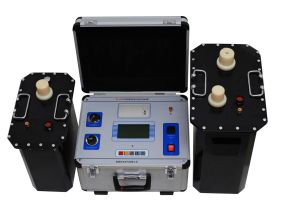

超低頻耐壓試驗裝置 Ultra low frequency voltage withstand test device
儀器別名
超低頻耐壓試驗裝置又稱：超低頻耐壓測試儀，超低頻電纜耐壓測試儀 ，超低頻發電機耐壓測試儀 ，超低頻電動機耐壓測試儀 ，絕緣耐壓測試儀， 超低頻交流耐壓試驗儀驗。
簡介
超低頻耐壓試驗裝置在對大型發電機，電纜等試品進行工頻交流耐壓試驗時，由於它們的絕緣層呈較大的電容量，所以需要很大的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門採用了降低試驗頻率，從而降低了電流，以及試驗電源的容量。從國內外多年的理論和實踐證明，採用0.1HZ或更低頻率的試驗電源替代工頻交流耐壓試驗，不但能夠達到同樣的試驗效果，而且電源設備的體積大大縮小，重量大大減輕 ，約為工頻的五百分之一。
我國正在推廣
試驗程式大大地減化，有與工頻試驗更多的優越性。這就是為什麼已開發國家普遍採用這一方法的原因。我國電力部以委託武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，超低頻耐壓試驗裝置是根據我國這一需要研製而成的。可廣泛用於電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
儀器參數
◆ 工作電源：AC 220V±10% 50Hz±10%
◆ 環境溫度：0-40℃
◆ 相對濕度：≤90%
◆ 輸出電壓：0-30KV、0-50KV、0-80KV
◆ 輸出頻率：0.1Hz、0.05Hz 、0.02Hz
◆ 帶載能力：0.1Hz輸出時最大1.1μF
0.05Hz輸出時最大2.2μF
0.02Hz輸出時最大5.5μF
◆ 電壓表指示精確度：≤3%
◆ 電流表指示精確度：≤5%
儀器特徵
超低頻耐壓試驗裝置接合了現代數字變頻先進技術，採用微機控制，升壓、降壓、測量、保護完全自動化，並且在自動升壓過程中能進行人工干預。由於全電子化，所以體積小重量輕、大螢幕液晶顯示，清晰直觀、且能顯示輸出波形、印表機輸出試驗報告。設計完全符合《電力設備專用測試儀器通用技術條件》，第4部分：《超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均採用機械式的辦法進行調製和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。
超低頻耐壓試驗裝置均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
★ 電流、電壓、波形數據均直接通過高壓側採樣獲得，所以數據真實、準確。
★ 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小於20ms。
★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小於20ms。

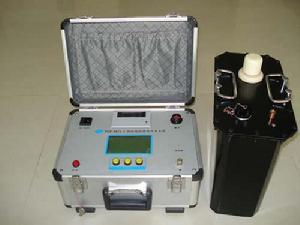

產品相冊★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
★ 由於採用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
技術條件
1．輸出額定電壓：0-30KV、0-50KV、0-80KV
2．輸出頻率：0.1Hz、0.05Hz、0.02Hz
3．帶載能力：
0.1 Hz 最大1.1μF
0.05 Hz 最大2.2μF
0.02 Hz 最大5.5μF
4．測量精度：3%
5．電壓正，負峰值誤差：≤3%
6．電壓波形失真度：≤5%
7．使用條件：戶內、戶外；
溫度：-10℃∽+40℃；
濕度：≤85%RH
8．電源：交流50 Hz，220V ±5%
