詞條類別：磁選設備

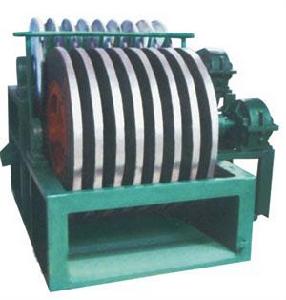

一、赤鐵礦磁選機的用途：乾式永磁輥式強磁場高梯度磁選機，是赤鐵礦的專用選礦設備，設備的磁場強度高達14500Gs，磁場梯度大、用電量少、性能穩定。該系列設備用於低品位弱磁性赤鐵礦的分選，能一次性提高赤鐵礦5-15個品位，很好地解決了歷來低品位赤鐵礦不能入爐冶煉、銷售難的問題，為低品位礦石找到了出路，能產生可觀的經濟效益。該設備投資回報高，是投資少見效快的好項目。天祥牌赤鐵礦磁選機是我公司的高新技術專利產品，國內獨家製造，技術處於國內領先水平，設備正在為一百多家客戶創造效益和財富。
二、赤鐵礦磁選機的工作原理：將0.04—5毫米的原礦送入上料斗，經過振動電機振動布料，出料量可通過手輪來進行精確調整。磁輥通過調速電機拖動，轉速的快慢通過調速表來進行調節，可控制磁選機的產量和精礦品位。礦粒經輸送帶被送入上磁輥分選，由於赤鐵礦的礦粒有磁性，立即被強磁場吸附在磁輥上，而脈石粒（雜石、砂土）由於沒有磁性（磁性很弱），磁輥的強磁對它不產生吸力，隨著磁輥的轉動，礦粒一直被吸在磁輥上，而脈石粒在磁輥轉到前端位置時被拋出掉在隔礦板的前面（通過改變隔礦板角度的大小可調整精礦的品位），礦粒繼續被磁輥帶到脫磁區時自動掉入一選集礦斗收集為精礦成品。由於上磁輥掉下的脈石中還夾帶有一些磁性更弱的礦粒，它們將進入下磁輥繼續進行磁選，磁選後的成品礦粒進入二選集礦斗收集為成品，被拋出的脈石經尾礦口排出，至此磁選工序結束。由於原礦中的脈石被拋棄，所以使赤鐵礦的品位得到提高。整台設備的用電量僅為4KW左右，磁選投入成本是相當低的。
主要技術參數
| 型號 | 筒體尺寸 | 產量(t/h) | 轉數(r/min) | 電機功率(kw) | 重量(kg) | |
| 直徑mm | 長度mm | |||||
| CTB618 | 600 | 1800 | 18~35 | 40 | 2.2 | 1655 |
| CTB712 | 750 | 1200 | 12~30 | 35 | 3 | 1682 |
| CTB718 | 750 | 1800 | 20~45 | 35 | 3 | 1992 |
| CTB918 | 900 | 1800 | 28~60 | 27 | 4 | 3162 |
| CTB924 | 900 | 2400 | 38~80 | 27 | 4 | 3887 |
| CTB1018 | 1050 | 1800 | 36~72 | 22 | 4 | 3801 |
| CTB1024 | 1050 | 2400 | 52~100 | 22 | 5.5 | 4319 |
| CTB1030 | 1050 | 3000 | 64~125 | 22 | 7.5 | 4976 |
| CTB1218 | 1200 | 1800 | 55~95 | 19 | 7.5 | 5263 |
| CTB1224 | 1200 | 2400 | 65~110 | 19 | 7.5 | 5927 |
| CTB1230 | 1200 | 3000 | 85~120 | 19 | 7.5 | 6325 |
| CTB1530 | 1500 | 3000 | 95~160 | 16 | 11 | 8665 |
| CTB1540 | 1500 | 4000 | 120~190 | 16 | 11 | 9871 |
