豪豬拋撒布雷系統

該系統是一種近距離拋撒布系統，用於快速布撒X-MK2、X-MK9反步兵地雷和X-VS12反坦克地雷。正在研製中，曾作過野外表演。

豪豬拋撒布雷系統

國別 義大利

名稱

凡爾塞拉豪豬拋撒布雷系統Valsella Istrice Mine Scattering System
生產單位 凡爾塞拉公司
Valsella SpA,IT
現狀 準備生產

概述

結構特點

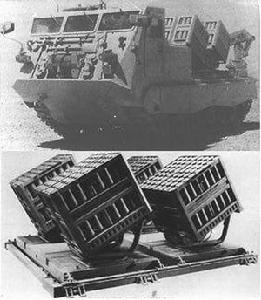

該系統的主要部分有VSMTLU-1發射架、地雷和雷匣。發射架安裝在相應的卡車或履帶車的後部。在2900kg載重量的卡車上最少可裝4個發射架；4300kg卡車上可裝6個發射架；5700kg卡車上可裝8個發射架。無論用哪一種卡車，車寬至少應為2.2m。每個發射架有兩個雷匣。發射架安裝在1個可以作水平或垂直調整的正方形平台上，平台上備有軌道和導軌，使發射架的兩個雷匣鑲卡定位。採用相同的電氣和機械連線的雷匣有3個類型：
1.18管雷匣用於發射X-VS 12反坦克地雷，每管裝5枚地雷；
2.18管雷匣用於發射X-MK9反步兵地雷；
3.32管雷匣用於發射X-MK2 反步兵地雷，每管裝14枚地雷。
每個雷匣可載90枚X-VS 12反坦克地雷或648枚X-MK9反步兵地雷或448枚X-MK2反步兵地雷。對於安裝4個發射架的布雷系統，載雷數為720枚X-VS12反坦克地雷，或5184枚X-MK9反步兵地雷或3584枚X-MK2反步兵地雷。
布雷車到達布雷區後，由操作者在駕駛艙內操作，點燃發射管底部的氣體發生器將地雷發射出去。發射距離為50～70m，最大發射速度為每分鐘500枚(反坦克地雷)或4200枚(反步兵地雷)。根據需要，發射架中的地雷可混合裝填，利用駕駛艙內的發射控制裝置進行發射。
目前正在為該系統研製一種SAPFM破片反步兵地雷。著地時SAPFM自動伸出3根電線，並使用電子自失效引信。
性能數據
每個雷匣載雷數
V-VS 1290枚反坦克地雷
X-MK 9648枚反步兵地雷
X-MK 2448枚反步兵地雷
每個雷匣重量
X-VS 12261kg(滿載)
X-MK 9223kg(滿載)
X-MK 2214kg(滿載)
雷匣空重54kg
兩個發射架
空重376kg
裝滿反步兵地雷1420kg
規格尺寸一個發射架(負載)兩個發射架(負載)
長1.15m2.12m
寬0.86m1.2m
高1.36m1.36m
系統性能
拋撒速度(可選擇)
8.3～2.3枚反坦克地雷/s
70～20枚反步兵地雷/s
發射距離50～70m
水平運動範圍±90°
垂直運動範圍
發射時+60°
裝填時0°
電氣系統24V直流電，峰值電流4A
