儀器名稱

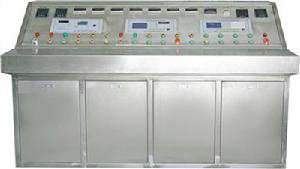

變壓器綜合測試儀，英文名稱：Transformer integrated test bed。
適用於電力變壓器各主要電氣性能的出廠檢測和考核試驗，使用安全，試驗的主要項目，採用彩色顯示器，操作全中文提示，實現了對試驗全過程的實時監控。
主要用途
該產品適用於各種規格電力變壓器的電氣性能檢測。
主要特點
檢測項目全：
1、變壓器空載特性測試（空載損耗、空載電流百分比）；
2、變壓器負載特性測試（負載損耗、阻抗電壓百分比）；
3、變壓器變比、組別、變比誤差測試；
4、變壓器直流電阻測試；
5、變壓器絕緣電阻測試；
6、變壓器工頻耐壓測試；
7、變壓器倍頻耐壓測試；
8、環境溫度測試；
特性
◆ 變壓器測試儀集試驗一次接線顯示，數據採集，分析處理，測量控制，存貯，列印，保護於一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點
◆ 變壓器測試儀帶液晶背光顯示屏，同時顯示三相電壓電流等18個參量；以數字儀表取代指針式儀表，全部試驗數據均在螢幕上實時（鎖定）顯示，避免了試驗過程中因視差、換算、計算等諸多因素造成的誤差。使測試精度更高。特別是徹底解決操作人員同時讀看多塊表計，同時記錄多組數據的困難，保證試驗數據的準確可靠
◆ 數據處理採用自動存儲和微機列印方式，數據表格美觀、規範，字跡工整，清晰。試驗數據全部實時填入相應表格，避免人工轉抄記錄過程，保證了數據的真實、可靠。用戶還根據需要自行設定列印格式。
◆具有體積小，重量輕，精度高，測試簡便，是電力部門更新換代ude理想產品。
技術參數
變壓器綜合試驗儀由三大部分組成
1、計算機及數據處理軟體系統；
2、各測試單元數據收集系統；
3、強電控制及儀表監視綜合系統；
變壓器綜合試驗儀軟體介紹
1、軟體安裝條件能在Windows 98 、Windows 2000、Windows XP 等軟體下正常工作；
2、軟體的基本功能：
① 變壓器綜合試驗台軟體可操作控制變壓器變比測試儀、變壓器繞組直流電阻測試儀、變壓器特性測試儀；
② 變壓器綜合試驗台軟體可按試驗編號、容量、試驗日期查詢；
3、變壓器綜合試驗台軟體的具體要求：
① 軟體人機界面友好，操作直觀簡單；
② 軟體工作既可自動接收下傳數據、亦可人工錄入數據。
系統配置：
⑴、變壓器綜合試驗台；；
⑵、電壓/電流互感器控制櫃（選配）；
⑶、電源控制櫃（選配）；
⑷、系統輔助櫃（選配）；
⑸、變壓器空負載特性測試儀（功率分析儀）；
⑹、變壓器直流電阻測試儀；
⑺、變壓器變比組別測試儀；
⑻、高壓試驗變壓器；
⑼、中頻發電機組；
⑽、感應調壓器；
⑾、溫度巡檢儀；
⑿、溫度感測器；
⒀、局部放電檢測系統（選配）；
⒁、PLC控制器；
⒂、工業計算機及專用軟體；
⒃、視頻監控系統。
主要技術指標及使用條件
1、輸出電流：5A、10A
2、測量範圍：5A：1mΩ～4Ω
10A:1mΩ～1Ω
3、解析度：1μΩ
4、測試精度：0.2級
5、工作溫度：-10℃～50℃
6、工作濕度：0～80%
7、工作電源：AC 220V±10% 50Hz±1Hz
主要技術指標：
>測量範圍: 0～2000Ω。(共六檔)
>測試電流: 5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω) ; 0.005A(2000Ω) 。
>解析度: 1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。
>準確度: 1mΩ～2000Ω ( ±0.5 % )
>整機功耗:≤100W
>工作溫度與濕度: 0℃～40℃; ≤ 85 % RH
>耐壓: AC1.5kV 50HZ 1min
>工作電源: AC220V 50 HZ (±10 %)
>尺寸:350mm(L)× 260mm(W)× 140mm(D)
>重量: 約3kg
主要作用：
用於測試開關觸點、斷路器接點、母線、接點、SF6開關、各種連線、熔斷器及鐵路的連線的直流電阻。工作原理：M400利用一個可控矽整流電路進行調整測試電流預定值，此電流經過整流、濾波後被施加在被測樣品，直接測出阻值。在這個電流中，電壓施加在未知的被測電路和已知阻值的電路後進行比較，讀數顯示在數字安培計上。測式原理採用四端測試方式，四端連線的方式被用於被測的未知電阻及其並聯的電路上，測試電路及其選擇開關決定測試範圍。
安全措施
1、使用本儀器前必須認真閱讀本手冊。
2、儀器的操作者應具備一般電氣常識。
3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、測試完畢後一定要等放電報警聲停止後再關閉電源，拆除測試線。
6、測量無載調壓變壓器，一定要等放電指示報警音停止後，切換檔位。
7、在測試過程中，禁止移動測試夾和供電線路。
注意事項
1、對無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2、對感抗性測試對象，在沒有放完電（蜂鳴器鳴響時）情況下，不允許拆除測試線，以免遭電擊。
3、測試過程中遇到外部AC220V突然斷電，儀器將開始自動放電，此時不允許立即拆除測試線，5分鐘後方可拆線
