變壓器涌流,空載變壓器剛接上電源時,電源側出現的很大電流,其值可高達額定電流的6~8倍。涌流產生的原因是變壓器鐵心磁化曲線的非線性。

變壓器涌流

正文

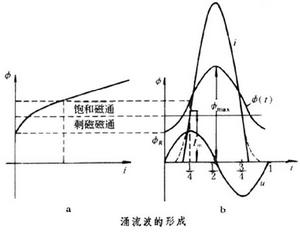

空載變壓器剛接上電源時,電源側出現的很大電流,其值可高達額定電流的6~8倍。涌流產生的原因是變壓器鐵心磁化曲線的非線性。如果鐵心的磁化曲線如圖中a所示,電源側接入正弦電壓u,按照磁化曲線Φ-i的關係,就可作出涌流波形i(圖b)。涌流的波形和其幅值的大小,不僅與磁化曲線有關,而且與鐵心剩磁磁通ΦR和電壓投入時的相位均有關係。剩磁ΦR的存在,使鐵心中的飽和磁通增大,導致勵磁電流進一步上升。在電壓投入相位為0°時,涌流值最大。圖中標出的只是一個周期內的涌流波形,實際涌流是一種暫態電流,時間上是連續的。由於繞組存在電阻,隨著時間的推移,波形的輻值會逐漸減小。涌流波形開始時偏在時間軸的一側,然後逐步進入穩態,即電流與時間值逐漸對稱,最後變成幅值很小而與時間值完全對稱的正常的勵磁電流,與電壓相位差90°。
變壓器涌流變壓器涌流
三相變壓器中,涌流在每一相中均可能出現。涌流是非正弦波形,含有許多諧波分量,其中以直流、二次和三次諧波分量占的比重較大。這些諧波的影響需加以抑制。
