觸摸式光學影像投影儀

觸摸式光學影像投影儀概述

觸摸式光學影像投影儀是觸控螢幕與影像量測技術的完美結合的高科技產品，與傳統的投影儀器相比，儀器所

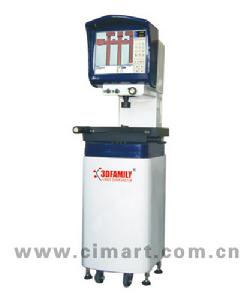

觸摸式光學影像投影儀

有的人機互動視窗基本都在觸控螢幕上實現。整個功能按鈕富於人性化設計，使得整個機器操作簡單，功能實用。與投影儀和影像測量儀相比，極大的簡化了操作，同時在複雜的量測操作中，每一步都提供了簡明的幫助圖片，引導用戶進行量測，測量的每個步驟都在信息提示欄裡面有提示，使得儀器操作非常容易。在儀器瞄準功能上，配有功能強大的十字線智慧型尋遍器，測量時能進行自動尋邊測量，有效提高了測量精度；配備軟體系統能實現快速輸出、列印、存儲等功能，並且能根據用戶的需要訂做相關的統計分析或者特殊功能需求。由於採用先進的圖像測量技術，儀器的精密度比傳統的投影儀高出很多（傳統的投影儀精度為10-20μm，而觸摸式投影儀精度為5μm左右）；同時儀器根據用戶的不同需求，設計了標準齒輪的測量，螺紋測量和錐度測量等專用功能模組，極大增強了儀器的測量功能。

觸摸式光學影像投影儀簡介

以下資料來源於中國儀器超市（www.cimart.com.cn）
以vcs為例介紹一下此儀器的特點：
1、花崗石平板底座，工作檯不變形。
2、仰角可調式觸控螢幕，適合各種身高及解決背光問題。
3、手動可調式LED冷光源，工件不會二次變形。
4、高清晰度CCD取像。
5、鏡頭可20-120倍連續變倍，不用多次更換鏡頭。
6、可自動尋邊量測，提高測量精度。
7、觸控螢幕與量測技術的結合，操作簡單，功能實用。
8、人性化的界面設計，預知操作順序，機台培訓時間短。
9、精度提高，從傳統投影儀的0.02mm提高至5µm。
10、在儀器瞄準功能上，配有功能強大的十字線發生器，對圖象通過插值放大細化尋邊，可自動尋邊測量，提高了測量精度。
11、功能增加，如能快速測量齒輪的相關參數，錐度測量等等。
12、能實現快速輸出、列印、存儲等功能。

觸摸式光學影像投影儀參數

具體型號

觸摸式影像儀

VCS300

量測行程（mm）
300*200*150

全機尺寸(mm)
650*800*1600

操作方式
手動

放大倍率
20-120倍

螢幕尺寸
17"液晶顯示器

測量系統
觸摸式屏

鏡頭工作距離(mm)
95

X/Y光學尺解析度
1µm

X/Y測量精度
（3+L/200）µm

重複性
5µm

CCD
43萬像素

機台承重
10kg

電源供給
110V/220V，50/60HZ，總功率240W

適合環境
適合生產現場和品管室用

保修期
一年

觸摸式光學影像投影儀套用領域

廣泛套用於齒輪、模具類、塑膠製品類、電子製品類、五金製品類、金屬加工類、以及手機配件類、PCB板業、鈑金衝壓業、端子連線器業、家用電器業、電子零件業、精密夾治具業等。
