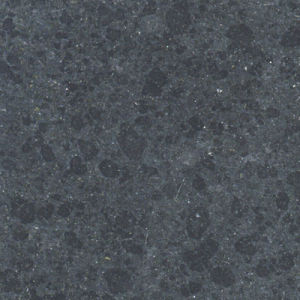

組成

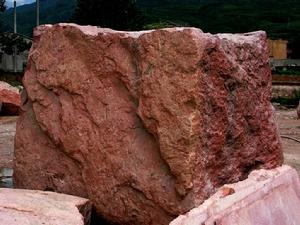

萬昌鎮花崗石花崗岩由火成岩形成,是一種鋼硬的晶狀體石材,最初由長石,石英而形成且夾雜著一種或多種黑色礦物質,在結構上都是平整排列的。
花崗石以石英、長石和雲母為主要成分。其中長石含量為40%-60%，石英含量為20%-40%，其顏色決定於所含成分的種類和數量。花崗石為全結晶結構的岩石，優質花崗石晶粒細而均勻、構造緊密、石英含量多、長石光澤明亮。
花崗石的二氧化矽含量較高，屬於酸性岩石。某些花崗石含有微量放射性元素，這類花崗石應避免用於室內。花崗石結構緻密、質地堅硬、耐酸鹼、耐氣候性好，可以在室外長期使用。
特質
物理性質
石材(花崗石)地面花岩是獨一無二的材料，這些的物理特點主要表現如下
多孔性/滲透性：花崗岩的物理滲透性幾乎可以忽略不計，在0.2%-4%之間
熱穩定性：花崗岩具有高強度的耐熱穩定性，它不會因為外界溫度的改變而發生變化，花崗岩因其密度很高而不會因溫度及空氣成份的改變而發生變化。花崗岩具有很強的抗腐蝕性，因此很廣泛的被運用在儲備化學腐蝕品上
延展性：花崗岩的延展係數範圍4.7x10-6 - 9.0x10-6(inch x inch).
顏色：花崗岩的顏色及材質都是高度一致的
硬度：花崗岩是最硬的建築材料，也由於它的超強硬度而使它具有很好的耐磨性。
成份：花崗岩主要由石英及正長石及微斜長石組成，最原始的花崗岩主要由以下三部分給成：長石石英 黑雲母。各成份所占的比例一般由顏色及材質決定，但一般是長石所占的比例是65%-90%石英10%-60%黑雲母10%-15%
物理特性
密度：2790-3070kg/m3
抗壓強度：1000-3000kg/cm2
彈性模量：1.3-1.5x106kg/cm3
吸水率：0.13%
肖氏硬度：>HS70
比重：2.6～2.75
化學性質
花崗岩主要由長石，石英，黑雲母組成，但也伴隨著其它礦物質的存在，各種比例主要如下
| 成分 | SiO2 | Al2O3 | CaO | MgO | Fe2O3 |
| 含量（%） | 67-76 | 12-17 | 0.1-2.7 | 0.5-1.6 | 0.2-0.9 |
分類

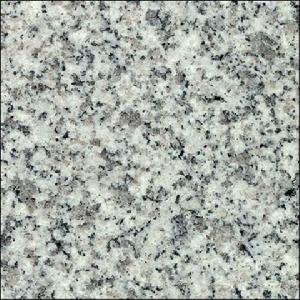

花崗石花崗石由於成分形成複雜形成條件多樣，所以種類繁多，有多種的分類方式。
按所含礦物種類分
分為黑色花崗石、白雲母花崗石、角閃花崗石、二雲母花崗石等；
按結構構造分
可分為細粒花崗石、中粒花崗石、粗粒花崗石、斑狀花崗石、似斑狀花崗石、晶洞花崗石及片麻狀花崗石等；
按所含副礦物分
可分為含錫石花崗石、含鈮鐵礦花崗石、含鈹花崗石、鋰雲母花崗石、電氣石花崗石等。常見長石化、雲英岩化、電氣石化等自變質作用。
特點
花崗石花崗岩結構緻密，抗壓強度高，吸水率低，表面硬度大，化學穩定性好，耐久性強，但耐火性差。
花崗石呈細粒、中粒、粗粒的粒狀結構，或似斑狀結構，其顆粒均勻細密，間隙小（孔隙度一般為0.3%～0.7%），吸水率不高（吸水率一般為0.15%～0.46%），有良好的抗凍性能。
花崗岩的硬度高，其摩氏硬度在6左右，，其密度在2.63g/cm3到2.75 g/cm3之間,其壓縮強度在100-300MPa，其中細粒花崗岩可高達300MPa以上，抗彎曲強度一般在10～30Mpa。花崗岩常常以岩基、岩株、岩塊等形式產出，並受區域大地構造控制，一般規模都比較大，分布也比較廣泛，所以開採方便，易出大料，並且其節理髮育有規律，有利於開採形狀規則的石料。
花崗岩成荒率高，能進行各種加工，板材可拼性良好。還有花崗岩不易風化，能用做戶外裝飾用石。花崗岩的質地紋路均勻，顏色雖然以淡色係為主，但也十分豐富有紅色，白色，黃色，綠色，黑色，紫色，棕色，米色，蘭色等等，而且其色彩相對變化不大，適合大面積的使用。
特性
花崗岩花崗石美麗、耐久、非常堅硬。在古代，如果有了的開採、加工設備和技術，它肯定比大理石更流行。
花崗石因經常含有其它礦物質，如角閃石和雲母，而呈現各種顏色，包括：褐色、綠色、紅色和常見的黑色等。因為它結晶過程很慢，它的晶體象魔方一樣一個個地交織在一起，所以它很堅硬。它同房子一樣耐久，不掉碎屑，不易刮傷，不怕高溫。不論顏色或亮光，只要有一些養護的常識，都不會褪色或變暗。他幾乎不受污染，拋光後表面光澤度很高，各種天氣帶來的雜質幾乎都不能粘附。
開採花崗石一般用鋼絲繩鋸法。出現了密集排眼法和火焰噴射法等新工藝。火焰噴射法開採的石塊切縫整齊，不生暗傷，生產效率高。採下的石塊經粗整後稱為荒料，再經人工鑽眼打鍥或機器鋸割，製得所需規格尺寸的塊材、板材；用銑石機或鏇床加工，成為圓柱形或弧形體；最後人工斬鑿粗、細岩狀紋，或用機器研磨、拋光，使表面晶瑩光亮。
花崗石不污染環境。合成材料常伴有不好的甚至有毒的副產品，在建築的使用期限內需要更換幾次（每次都回有處理問題）。花崗石不需更換，因為它非常耐久。
另外，花崗石非常實用，可做成多種表面--拋光、亞光、細磨、火燒、水刀處理和噴沙。由於花崗岩中常常含有放射性物質，使用花崗岩的時候需要測量其輻射水平，再確認其使用場合。
品種

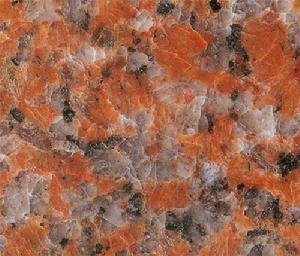

花崗石紅色系列
四川紅、石棉紅、岑溪紅、虎皮紅、櫻桃紅、平谷紅、 杜鵑紅、玫瑰紅、貴妃紅、魯青紅、連州大紅等。
黃紅色系列
岑溪桔紅、東留肉紅、連州淺紅、興洋桃紅、興洋 桔紅、淺紅小花、櫻花紅、珊瑚花、虎皮黃等。
花白系列
白石花、白虎澗、黑白花、芝麻白、花白、嶺南花白、 濟南花白、四川花白等。
黑色系列
淡青黑、純黑、芝麻黑、四川黑 、煙臺黑、沈 陽黑、長春黑等。
青色系列
芝麻青、米易綠、細麻青、濟南青、竹葉青、菊花青、 青花、蘆花青、南雄青、攀西蘭等。
製品

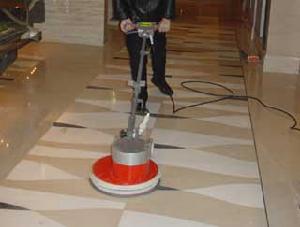

石材(花崗石)結晶護理現場天然花崗石製品根據加工方式不同可分為：
剁斧板材
石材表面經手工剁斧加工，表面粗糙，具有規則的條狀斧紋。表面質感粗獷，用於防滑地面、台階、基座等。
機刨板材
石材表面機械刨平，表面平整，有相互平行的刨切紋，用於與剁斧板材類似用途，但表面質感比較細膩。
粗磨板材
石材表面經過粗磨，平滑無光澤，主要用於需要柔光效果的牆面、柱面、台階、基座等。
磨光板材
石材表面經過精磨和拋光加工，表面平整光亮，花崗岩晶體結構紋理清晰，顏色絢麗多彩，用於需要高光澤平滑表面效果的牆面、地面和柱面。
套用
花崗石的用途根據晶粒大小分：晶粒細小的可加以磨光或雕琢，作為裝飾板材或藝術品；中等粒度的常用於修築橋墩、橋拱、堤壩、海港、勒腳、基礎、路面等；晶粒粗大的軋製成碎石，是混凝土的優良集料。 由於花崗石耐酸，還用做化工、冶金生產中的耐酸襯料和容器。
選購
1、檢查所提供的石材為天然石材，其材料性能是否滿足或優於天然花崗石（JB/T 7974—2001）
花崗石2、質量檢測要求：外形尺寸規定值或允許偏差值 長≤±1mm，寬、厚±1mm，表面平整度規定值或允許偏差值≤0.5mm，對角線規定值或允許偏差值≤0.5mm。
3、花崗石平台外觀質量是否為優等品，塊材的顏色、色差、花紋是否調和，均勻一致。
4、平台表面是否有缺棱、缺角、裂紋、色斑、色線、坑窩外觀缺陷。
5、平台表面是否塗刷六面石材防護塗料，確保石材的防水、防污性能。
6、石材是否通過國家石材質量監測中心的有關檢驗，包括物理性、放射性、凍融性等、並具有關檢驗報告。
7、石材產地及名稱。
從質量上來看，國產石材與進口石材的差距並不大，但是價格卻少了許多。原因主要在於進口石材更加富於變化，更具裝飾性，也就是說進口的石材鋪起來要好看一些。這種工藝上的差距不是一下子就能消除的，中國各廠家都在努力縮小這個差距。在實用性上，國產石材可以說已經毫不遜色於進口石材了。
購買的時候，很多人會停留在大理石與花崗石上。在購買的時候要注意哪些問題呢？
厚薄要均勻，四個角要準確分明，切邊要整齊，各個直角要相互對應； 表面要光滑明亮，光亮在80度以上，且不要有凹坑； 花紋要均勻，圖案鮮明，沒有雜色，色差也要一致； 內部結構緊密，沒有裂縫； 承重厚度不能小於9～10mm。 方塊地板選購從表面上看要注意方塊切割是否整齊，表面的光滑度、圖案、顏色等。
分布

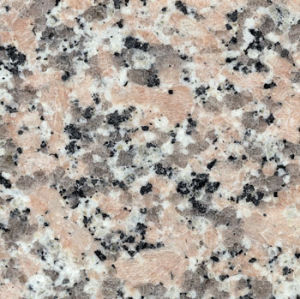

‘濟南青’花崗石中國花崗石礦產資源也極為豐富，儲量大，品種多。據調查資料統計，中國天然花崗石的花色品種100多種。建築裝飾用花崗石其花紋、色澤特徵及原料產地來命名的。
其中較好的有河南僵師菊花青、雪花青、雲里梅，山東濟南的濟南青，四川石棉的石棉，江西上高的豆綠色，廣東中山的中山玉，山西靈邱的貴妃紅，桔、麻點白、綠黑花、黃黑花等。 花崗石取材於地下優質的岩石層，經過億萬年自然時效，形態極為穩定，不用擔心因常規的溫差而發生變形。花崗石平台經嚴格物理試驗和選擇的花崗石料，結晶細密，質地堅硬。由於花崗石系非金屬材料，絕無磁性反應，亦無塑性變形。花崗石平台其硬度高，因此精度保持性好。由於花崗岩中常常含有放射性物質，使用花崗岩的時候需要測量其輻射水平，再確認其使用場合。
中國的花崗石資源豐富,品種繁多，自古在土木工程中大量採用。作為飾面石材的就有濟南青等40餘種，主要產地為：山東的泰山、嶗山，陝西的華山，北京的西山以及福建南部等。
中國的花崗石資源豐富,品種繁多，自古在土木工程中大量採用。作為飾面石材的就有濟南青等40餘種，主要產地為：山東的泰山、嶗山，陝西的華山，北京的西山以及福建南部等。
保養
花崗石新鋪設的花崗岩地面不宜做底蠟和面蠟：為何新鋪設的花崗岩地面不適宜做底蠟和面蠟，我們可以把它和大理石做一個比較就可以得出結論。
大理石表面不論新舊，都是由碳酸鈣結晶體組成，顆粒大，因此孔隙大，即使經過細緻的精心拋光，在顯微鏡下仍可看到凹凸不平的界面，這細微的孔隙對於落蠟來說正是優點：等塗上底蠟時，底蠟分子量小，滲透力強，再加上毛細作用，很快底蠟被吸附在大理石表面而成膜，當底蠟里的水分完全揮發後，吸附力更大，這種吸附力至關重要，它是用於抗衡因人員走動和拖動物品而施加在它表面的作用力，而不至於使蠟面脫離地面。
而對於新鋪設的花崗岩地面，它主要的成分為石英、雲母、長石的結晶體，密度大，硬度極高，再加上人工拋光，使得花崗岩表面幾無孔隙，因此當落蠟的時候，底蠟無法滲透，無毛細作用，當然也就沒有或只有很微弱的吸附力，這樣的蠟面當人員在它上面行走的時候，很容易就脫落，使得落蠟工作徒勞無益。
針對這種情況，對於新鋪設的花崗岩，在鋪設後的半年至一年時間內，只需用噴潔保養蠟進行噴磨，以便防止污漬滲入花崗岩，並維持其表面光亮度即可。由於每天穿行的人流走向不同，力度不同，對花崗岩表面的磨損程度也不同，經過一段時間的作用。
礦山開採
一、花崗岩礦山開採一般分為以下幾個步驟：
花崗岩礦山開採，首先要根據資源條件和市場需求情況來選擇首採區，確定開採境界，礦山生產規模、礦山工作制度等。在綜合分析自然環境、經濟技術條件的基礎上開展礦山開採。採礦過程可分為開拓運輸、剝離和採礦。
1．開拓運輸和裝載
開拓運輸的任務是開闢礦山工業場區到采場內各工作檯階之間的運輸通路及到廢石場的運輸通路。花崗岩露天礦常用開拓運輸方式有：
1)公路開拓汽車運輸，這種方式靈活機動，能充分發揮裝載設備的效率，是廣泛採用的方式。
2)無溝開拓桅桿起重機吊運，這種方法無需開掘從地表至開採台階的運輸溝道，而直接由桅桿起重機裝入運輸設備。這種方法工程量小，投資少，但受桅桿起重機能力和工作範圍的限制，靈活性差。
此外，還有斜坡卷揚機道開拓台車運輸、公路汽車與桅桿起重機聯合開拓運輸等方式。
將荒料裝上運輸設備的裝載設備有固定式和移運式兩類。桅桿式起重機屬固定式，這類設備起重高度大、起重量大，兼有裝載和運輸功能；履帶式起重機和輪胎式起重機為移動式裝載設備，這類設備機動靈活，但起重高度、起重量較小，不適於大規格荒料的裝載。礦山廢石的運輸常用人工推車、前裝機、推土機、起重機、汽車等設備。
2．荒料開採大致分以下幾工序：
⑴蓋層剝離：是將蓋在礦石之上的浮土和非礦岩層剝去，以利於礦石開採的一道工序。目前礦山多採用人工剝離的方法，僅有部分採礦點採用推土機和輪式裝載機等機械進行剝離。
⑵分離：是使條形塊石與礦層原岩分離的第二道工序。限於現有開採規模和生產方式，礦山采荒基本上是採用人工鑿眼劈裂和控制爆破兩種方法。人工劈裂法是以傳統的人工鑿眼、打楔手工劈裂，這種方法勞動強度相對較大，效率低，但出荒率高，易於整形；控制爆破法是用手持風鑽打眼，用黑火藥或小藥卷進行控制爆破。
⑶頂翻：是將條狀塊石翻倒，以利將其切割分離。頂翻的工具有多種如手動千斤頂、液壓頂石機、推移氣包和牽引法等。目前礦山上主要使用的是千斤頂和牽引法。
⑷解體分割：是將條狀塊石按所需的規模分割毛荒料或荒料。解體分割的方法與分離方法大致相似，主要使用的是人工打楔、鑿眼劈裂和控制爆破等方法。
⑸整形：整形是將分割後的荒料毛坯，通過一定的加工形成符合規模的成品荒料。整形的方法有手工錘打、小型手持式鑽機、手持式鑿岩機，以及串珠式金剛石繩鋸和整形機等。目前礦同中使用的方法主要是手工錘打和鏨鑿等簡易方法，無機械作業。
⑹起吊裝載：是將加工成形的荒料運裝至運輸工具的工序。吊裝使用的工具可以是多種多樣。礦山目前多使用桅桿吊，也有少數採礦點使用汽車吊、裝載機和履帶吊等。 ⑺清碴：是將不成荒料的碎石運離荒料加工場的工序。
二、花崗岩礦山開採的技術要求
一般條件下，生產剝采比在0.3左右時，花崗岩礦的最低經濟荒料率為15%～25%。
(1)採礦場台階高度採用移動式起重機時，台階高度4～6m；採用小型桅桿式起重機，台階高度小於或等於14m；大型桅桿式起重機，台階高度小於或等於62m。分台階坡面角一般為90°，最終坡面角視岩石穩定情況確定。
(2)條石寬度視開採設備性能、荒料規格及裂隙情況確定，一般為1～3m。
(3)工作面長度人工開採一般為5～15m；火焰切割機開採一般為15～20m。 最小工作平台寬度：一般為20～25m。
總體上看，目前礦山的采荒工作主要是處於半機械半手工式開採狀態，還沒有形成一定的規模，管理上還缺乏統一性和系統性。
