視頻配線架

視頻配線架

視頻配線架是類似於網路配線架用於視頻監控同軸電纜機櫃理線的設備,同樣是BNC配線架的有之前用於通訊的2M BNC配線架,今天這裡說的是用於視頻監控工程中的視頻配線架,主要用於視頻同軸電纜的機櫃整理連線;

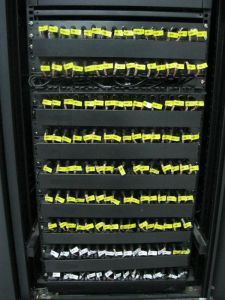

視頻配線架 視頻配線架

產品名稱: 16路視頻配線架

規 格: 19寸1U機架式

產品備註: 1U標準機架式同軸電纜配線架(16路)

配線架後視圖 配線架後視圖

工作速率:2Mb/s、8Mb/s、34Mb/s特性阻抗:75Ω  同軸連線器接觸電阻:外導體≤2.5mΩ,內導體≤5mΩ

絕緣電阻:>1000MΩ(500VDC)

抗電強度:≥1000VAC(50Hz)/min,不擊穿,無飛弧

回線間串音防衛度:≥70dB(50KHz~51MHz)

介入損耗:≤0.3dB(50KHz~51MHz)

拉脫力:>50N

同軸連線器壽命:≥500次

塑膠件阻燃等級:UL94-0(相當於FV-0級)

執行標準:符合YD/T779-1999的相關規定  執行標準:符合YD/T779-1999的相關規定

視頻配線架 視頻配線架

【產品特點】

1 使用阻抗特性為75Ω的同軸連線器;

2 機架採用鋁合金拉絲,附著力強、防腐性好、外型美觀,配16 個全銅BNC頭,架體帶固線桿;

3 機架採用“口”字形主體組合,敞開式框架結構,使用維護方便;

4 機架內有充足的布線、走線空間,配線模組設定過線裝置,使走線清晰、整齊;

5 端子組間具有良好的禁止性和互換性,性能穩定可靠;

6 有清晰完整的標識,方便維護與管理;

7 具有完善、可靠的接地系統,適用於機櫃同軸電纜的整理,使得機房線路整齊美觀;;

8 19寸1U機架式設計;

【適用範圍】 現代城市的視頻監控系統的綜合布線管理

現代高級酒店房間視頻監控系統的綜合布線管理

視頻配線架 視頻配線架

現代小區入戶視頻監控的綜合布線

有線電視機房管理

使用於有視頻監控系統的機房管理

【視頻配線架的發展歷程】

第一代產品:

第二代升級產品:解決了配線架深度不夠不方便焊接理線操作的問題!

第三代升級產品:解決了固定在機櫃後焊接和維護面板不方便的問題和不同長度BNC接頭配合不同理線架的問題;

視頻配線架 視頻配線架
