裂隙燈即裂隙燈顯微鏡。裂隙燈顯微鏡,是眼科檢查必不可少的重要儀器。裂隙燈顯微鏡由照明系統和雙目顯微鏡組成,它不僅能使表淺的病變觀察得十分清楚,而且可以調節焦點和光源寬窄,做成“光學切面”,使深部組織的病變也能清楚地顯現。

基本信息

簡介

裂隙燈 kj5d裂隙燈
裂隙燈:全稱“ 裂隙燈顯微鏡”是眼科使用最頻繁的一種 光學設備。通過裂隙燈 顯微鏡可以清楚地觀察眼瞼、結膜、鞏膜、角膜、前房、虹膜、瞳孔、晶狀體及玻璃體前1/3,可確定病變的位置、性質、大小及其深度。若配以附屬檔案,其檢查範圍將更加廣泛。因而裂隙燈不僅是眼科醫生檢查的重要設備,也成為 配鏡驗光人員的必備和必須掌握的儀器。

原理

裂隙燈 sl-1e裂隙燈
裂隙燈:顧名思義就是燈光透過一個 裂隙對眼睛進行 照明。由於是一條窄縫光源,因此被稱之為“光刀”。將這種“光刀”照射於眼睛形成一個光學切面,即可觀察眼睛各部位的健康狀況。其原理是利用了英國物理學家丁達爾的“ 丁達爾現象”。

丁達爾現象是:當一束光線透過膠體,從入射光的垂直方向可以觀察到膠體裡出現的一條光亮的“通路”,這種現象叫丁達爾現象,也叫丁達爾效應

日常生活中所看到的這種現象有:夜間手電筒的光柱;陽光透過窗戶或門縫照射進屋內;森林裡的陽光等等。為了有效的觀察眼睛的健康狀況,裂隙燈必須安裝於光線相對較暗的室內,將裂隙光源照亮眼睛,而後檢查醫生通過顯微鏡觀察眼睛各部位的健康狀況。

基本構造

裂隙燈 醫用裂隙燈
裂隙燈的構造主要由兩部分構成,即“裂隙燈”與“顯微鏡”。 為了便於裂隙光源從不同的角度照射眼睛各部位,以及顯微鏡從不同的角度觀察眼睛,要求裂隙燈與顯微鏡在機械上都具有足夠的左右擺動角。裂隙燈的光源要求其 裂隙邊緣必須要非常平整,裂隙必須清晰的成像在左右擺動的圓心垂直面上,而顯微鏡的 聚焦同樣也必須聚焦在這個圓心垂直面上。

裂隙照明光源必須具有:1. 裂隙的寬度在0至14mm範圍內可調;2. 裂隙的長短在1至14mm範圍內可調(當長寬都是14mm時裂隙燈光實際是一個圓形光斑);3. 裂隙的方向可調。就是說裂隙光源可以是垂直的,也可以是水平的,還可以是斜的;4.光源的亮度可調;對於數字照相裂隙燈,還應具有亮度可調的背景照明燈光。

顯微鏡為立體雙目結構,必須具備:1. 清晰的成像;2. 可調節目鏡焦距,以適應操作者不同的眼屈光度;3. 可調節兩目鏡的距離,以適應不同操作者的瞳距;機械構造除了具備有上述的左右擺動功能外,還要具備三維可調的移動工作檯;頜架裝置可以固定病人頭顱,頜架上的頜托上下可調以適應不同病人的頭顱長短;固視燈可避免病人的眼睛不自覺的轉動。

作用

當用彌散照明法時,利用集合光線,低倍放大,可以對角膜、虹膜、晶體作全面的觀察。
當用直接焦點照明法時,可以觀察角膜的彎曲度及厚度,有無異物及角膜後沉積物( KP ),以及浸潤、潰瘍等病變的層次和形態;焦點向後推時,可觀察到晶體的混濁部分及玻璃體前面1/3的病變情況;如用圓錐光線,可檢查房水內浮游的微粒。
當用鏡面反光照射法時,可以仔細觀察角膜前後及晶體前後囊的細微變化,如淚膜上的脫落細胞、角膜內皮的花紋、晶體前後囊及成人核上的花紋。
當用後部反光照射法時,可發現角膜上皮或內皮水腫、角膜後沉著物、新生血管、輕微瘢痕,以及晶體空泡等。
當用角鞏緣分光照明法時,可以發現角膜上極淡的混濁,如薄翳、水泡、穿孔、傷痕等。
當用間接照明法時,可觀察瞳孔括約肌、虹膜內出血、虹膜血管、角膜血管翳等。同時裂隙燈顯微鏡還可以附加前置鏡、接觸鏡及三面鏡等,配合檢查視網膜周邊部、前房角及後部玻璃體,經雙目觀察更可產生立體視覺。
所以,通過裂隙燈顯微鏡檢查,可識別配戴軟性角膜接觸鏡的禁忌證,為配戴者選配恰當的軟性角膜接觸鏡。

燈的歷史

裂隙燈 裂隙燈中心機房
1911年瑞典的眼科學家Gullstrand發明了著名的 眼科檢查儀器“裂隙燈”(Slit lamp),1920年vogt加以改進使其功能更加完善,成為了今天的 裂隙燈藍本

1950年中國開始研製裂隙燈,1967年上海醫用光學儀器廠率先試製成功。同年蘇州醫療器械廠亦成功的設計製造出了裂隙燈,並且在此後的二十多年裡成為中國裂隙燈的主要生產廠家。再此期間該廠還推出了135膠捲的照相裂隙燈。由於膠捲的沖洗技術在眼科乃至醫院範圍內不能掌握,其出片時間嚴重滯後,制約了膠捲照相裂隙燈的發展。僅在眼科醫學研究、論文編撰方面少量套用。而臨床上人們一直沿用著眼睛觀察、手寫報告的檢查模式。

隨著市場經濟的迅猛發展,上個世紀九十年代裂隙燈的生產商如雨後春筍般地湧現出來,市場競爭亦進入白熱化的狀態。隨著計算機技術數碼成像技術的快速發展,新型照相裂隙燈花樣不斷翻新。其中數位相機的套用倍受推崇。圖片報告與文字診斷可列印在同一張報告單上,檢查報告可做到即查即出。至此照相裂隙燈才進入了實際的臨床套用。中國裂隙燈已經走出國門,多家生產商都有不少的出口量,且年年出口銷量創新高。

裂隙燈顯微鏡常用附屬儀器

房角鏡
角膜厚度計
雷射光凝裝置
視網膜視力計

燈使用法

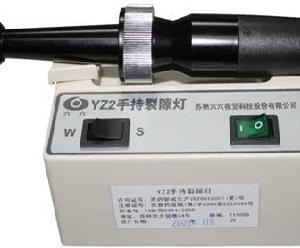

裂隙燈 手持裂隙燈

1. 斜照法

裂隙燈取450位置,顯微鏡正面觀察,這是最常用的方法。用斜照法可觀察眼前大部分病變,如結膜乳頭增殖、結膜濾泡、沙眼疤痕、角膜異物、角膜雲翳、晶體前囊色素和晶體混濁等。這一方法主要是檢查有關部分的顏色和形態的變化,以判斷病變。

2. 反光法

當裂隙燈照入眼部遇到角膜前面、後面,晶體前面、後面等光滑面,將發生反射現象。這時如轉動顯微鏡支架,使反射光進入顯微鏡,則用顯微鏡觀察時,有一眼將看到一片很亮的反光。前後移動顯微鏡可以看清反光表面的微細變化。如果轉動裂隙燈和顯微鏡的夾角以改變照射的部位而不動顯微鏡,亦能達到反射光的目的(注意:顯微鏡必須調焦在反光表面上)。本法可用來檢查角膜水腫時角膜表面“起粒”。角膜上皮剝落,角膜潰瘍癒合的疤痕,晶體前囊的反光或彩色反光等等.

3. 後照法

對焦方法基本同斜照法,但此時觀察者不去看那鏡界清楚的被照處,而把視線轉到虹膜,形成一個模糊的光斑。將視線轉向虹膜光斑前方的角膜部分觀察,便可看到在光亮背景上出現的角膜病變。當角膜有新生血管或後沉著物、角膜深沉異物、角膜深沉血管、角膜血管翳等。這類病症用斜照法無法明確診斷,用本法往往易於初診。

4. 彌散光線照明法

此法光線照射方式為:裂隙照明系統從較大角度斜向投射,同時將裂隙充分開大,廣泛照射,利用集中光線或加毛玻璃,用低倍顯微鏡進行觀察。普通光線照明時,若加上毛玻璃,因光線較暗,不易觀察細微病變。而用裂隙照明光,光線高度集中,因光線太強,不可持續較長時間。所以,可無加毛玻璃,然後再用集中光線,而儘量縮短集中光線照射時間。此種方法採用亮度高度集中的裂隙光,且利用雙眼視覺同時進行檢查,故檢查中十分便利、舒適,易於掌握;所觀察的部位形態完整、具立體感。其主要用於檢查結膜、鞏膜、角膜、晶狀體等眼前部組織的情況。例如,此法可將角膜全部、虹膜表面、晶狀體表面作全面的觀察,並有立體感;對角膜後彈力膜的皺褶、晶狀體囊和老年人晶狀體核的形態等得到完整的概念,比一般斜照法優越。

5. 調整光闌的用法

調整光闌大小時,可得不同長度的裂隙象一般用於橫掃眼部,綜觀眼部病變。檢查晶體時可適當縮短裂隙象長度,以減少眩目。配合前置鏡接觸鏡進行眼底或後部玻璃體檢查時,裂隙象長度必須適當縮短。藍色濾光片常用於螢光觀察,綠色濾色片則用於觀察血管。

維護保養

1、裂隙燈顯微鏡是一種精密的儀器,通常情況下,儀器應放在通風良好、環境乾燥、相對濕度不超過50%的室內,否則對儀器的金屬零件鍍層和光學零件表面都有不良影響。
2、裂隙燈顯徽鏡的光學鏡片是保證儀器正常使用的關鍵,務必經常保持清潔。當鏡片沾染灰塵時,可用隨機備件中的拂塵筆將灰塵輕輕拂去;如果鏡片有油污時,可用脫脂棉花蘸60%酒精和40%乙醚的混合液輕輕擦拭,除去油污。
3、光學鏡片表面應盡盆避免與手和人體其他部位接觸,因為人體上的汗液和油脂會直接影響光學零件表面的質最;如果因操作不懊接觸後.就及時擦拭乾淨.以保證鏡片能長
期使用。
4、儀器的聚光鏡的上面容易積灰塵,可取下燈蓋和燈座,用拂塵筆將灰塵輕輕拂去以保證儀器在正常工作時的光源質量。
5、儀器的運動底座上的傲軸基林在外面的部分應經常擦拭乾淨.並均勻地塗上一層極薄的潤滑油,使之保持光滑;否則容易生鏽或沾染污垢而直接影響儀器的靈活操作。
6、儀器在搬動時,應將運動底座、裂隙燈臂和顯微鏡臂上的緊固螺拴擰緊,以防止儀器在搬運時儀器出導軌或使儀器失去重心.摔壞儀器。儀器在正常使用時應將這3個螺栓鬆開。
7、儀器使用完畢後,應及時套上儀器的防塵外革.以防止儀器沾染灰塵和污物。
8、儀器和備用光學零件(或附屬檔案)應貯藏在盛有乾燥劑的乾燥缸內保存。
9、儀器在使用前請注意當地的電源是否符合本儀器對電源的使用要求。

如何維修

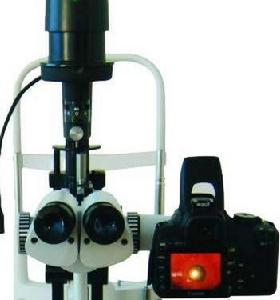

裂隙燈 托普康裂隙燈
1. 換光源,光源損壞,首先要按說明書中要求的光源規格更換。儀器的光源多為 鹵鎢燈,但不要以為僅僅換一個新的光源即可,一定要將燈絲的位置裝在光路的中心。檢驗的方法是:裝上燈後,前後左右輕微移動燈的位置,看裂隙的情況,當裂隙象光照最均勻最亮時,固定光源。

2. 顯微鏡目鏡鏡頭因長期使用而染上灰塵油污,先用膠皮噴頭吹去塵土再用鏡頭紙將其擦拭乾淨,若仍有油污,可沾無水酒精擦洗。

3. 照明系統與顯微系統不同軸,即出現鏇轉裂隙臂顯微臂裂隙象跑出顯微鏡視野或不能在視野中央。以蘇州產TLX-Ⅱ型裂隙燈顯微鏡為例,其修理方法,插上調焦棒,找到頂部裝有450反射鏡的照明系統的套桶,在此套桶外壁下部有4個緊固螺絲,擰松後可輕輕鏇轉,轉動套桶,使裂隙光照在對焦棒中央,而後上緊螺絲,轉動裂隙臂,即可見裂隙象始終呈現在棒上同一位置,這種情況即為需要的同軸同焦

4. 裂隙象有毛刺或位置不在圓形光闌的中央,一般裂隙和調節用的手輪是裝在一起的。要排除這兩種故障就必須將這部分整體拆下,裂隙象有毛刺,一般是裂隙片上粘有髒物造成,清洗去髒物即可。清髒物時一定注意不能用鏡頭紙或帶毛的棉花等,要用乾淨光滑的紙或專用擦樹脂鏡片、CD糟的鏡布來擦拭。若通過顯微鏡觀察,裂隙縫不在中央,可以通過調節和調節裂隙大小的螺鏇同軸上的厚度大小不等的圓片的位置來完成。當裂隙成象在顯微鏡的上方或下方,不在中央時,可通過調整顯微鏡水平調整螺釘,使其裂隙縫呈現在顯微鏡螢幕中央。

5. 裂隙大小不能固定。裂隙是由兩個平等刀片組成,兩刀片間裝有彈簧,其作用是使兩刀片閉合。裂隙大小就是通過調節前面講的夾在裂隙間的厚度不等的圓片來完成。對應厚度越厚,裂隙越寬,也就是說,除了最薄處(即裂隙閉合時)裂隙大小螺鏇始終受一個要使它轉向裂隙閉合的鏇轉力。要使裂隙大小固定,廠家一般是在鏇鈕內壁加一個氈墊,外有壓緊彈簧,氈墊與儀器壁產生摩擦,以阻止其自行轉動。所以,裂隙大小不能固定時,只要鏇緊壓在氈墊的彈簧即可。若此法不靈,可通過取下鏇鈕,換厚氈墊的方法,以保證隙寬固定。

臨床意義

1.彌散照明法:能粗略檢查結膜角膜鞏膜等前部組織。
2.直接黑點照明法:可細緻觀察照亮區的病變。
3.後部照明法:供助後部組織反射的光線來檢查眼前部組織主要用於透明組織的檢查。
4.鏡面反射照明法。
5.角膜緣分光照明法。
6.間接照明法等。
