簡介
衝擊電流測試系統屬多波形綜合測試發生器，具有系統集成度高、控制智慧型化，操作簡便等優點。通過模組
品牌3ctest型號組成
“衝擊電流代號”—“輸出電流”—“波形類別”例：LCG—（120）—C
標準型號及名稱：LCG-（A）C 衝擊電流發生器
LCG：衝擊電流發生器.
A：衝擊電流發生器的輸出電流，以kA為單位.
C：本系列發生器有2種或幾種波形組成.
如：LCG-120C，表示衝擊電流發生器輸出能力可達到120kA的8/20uS波形，標配可以輸出15kA的10/350uS波形
標準
GB11032-2000《交流無間隙氧化鋅避雷器》IEC 61643-1:1998 （Surge protective devices connected to low-voltage power distribution systems part 1: Performance requirements and testing methods）
GB18802.1-2002 idt IEC 61643-1-1998《低壓配電系統的電涌保護器（SPD）》
GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(衝擊)抗擾度試驗》
特點
1.採用開放式結構，外觀大氣 2.採用立體向心式布局，迴路電感量小，放電均勻；3.設備需安裝在獨立的測試房間，安裝門禁系統，保證用戶的安全；
4.操作方便靈活，可以集成較高的自動化控制，自動循環控制；
5.最大可輸出200kA的II級衝擊電流；
6.可搭配crowbar觸發系統進行10/350us波形試驗，最高可輸出100kA；
7.最高充電電壓100kV；
8.針對不同的測試目的，可配合不同的波形發生網路，產生各種輸出波形；
9.針對不同的測試目的，可配合不同的波形發生網路，產生各種輸出波形；
10.可根據客戶需要配置MCS1000系列控制系統、或者MCS2000自動控制系統。也可配置高端的MCS3000系列手自一體智慧型測控系統。
參數
可以產生波形：標準感應雷擊波形：8/20uS 150kA

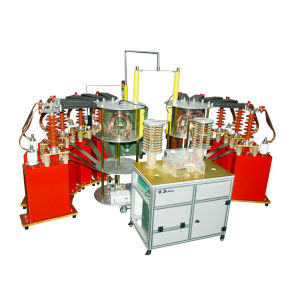

全自動雙路時序衝擊電流測試系統 標準直擊雷（CRL）：10/350 35kA
長波尾波形：10/1000uS 10kA
操作衝擊電流：30/80uS 30kA
短脈衝衝擊電流：4/10us 200kA
本系列發生器II類輸出電流值有以下優選值：65kA、120kA、150kA，小於65kA的設備建議採購SG系列浪涌發生器。
LCG-C系列發生器可搭配其它部件及輸出能力一覽表：
| 充電（kV） | 8/20uS（kA） | 10/350uS（kA） | 測控系統 | 充電裝置 |
| 30 | 65 | 5 | MCS1000 MCS2000 MCS3000 | GC3008 |
| 60 | 120 | 15 | GC6008 | |
| 60 | 120 | 25 | GC6015 | |
| 60 | 150 | 20 | GC6015 | |
| 60 | 150 | 25 | GC6015 | |
| 60 | 150 | 30 | GC6015 |
