智慧型型電機定子自動測試系統
一、概述
電機定子自動測試系統，能夠線上自動完成對電機定子要求的檢驗測試，可廣泛適用於各類交流電機（單相、三相、異步、同步），家用電器電機，直流電機，步進電機，微型馬達等產品。
二、產品說明1、雙工位分別檢測，速度快，效率高2、所有測試參數自動判斷合格與否
3、所有測試參數自動記錄、保存與列印。
4、可以增加產品掃描槍查詢功能實現對測試產品的查詢。
5、可以實現手動/自動測試，實現人機對話，用於流水線快速測試場合。
6、智慧型測試軟體一次設定，永久保存，任意調用無需更改參數
三、功能：
1、安全測試：耐壓、絕緣、匝間測試
2、電阻測試：繞線電阻
四、擴充功能：
LCR測量、支持RS232、查詢軟體
五、主要特點：
1、開放的系統架構：
採用開放式系統架構，軟體及硬體可根據客戶的需要進行自由擴充，即使在產品交付後仍有預留空間和接口增加功能，便於使用者產品轉型或規格調整，使客戶一次投入，長期受益。
2、精密的儀器系統：
與同類產品採用強電櫃模式不同，測量測試儀器組成，所有測試信號均由儀器自行產生，自動測量，測試精度高、速度快，根除電網波動對測試結果影響，使測試結論更準確、穩定、可信賴。
3、高效的測試速度：
採用專為系統最佳化的高速並行串口技術，流水線測試技術，測試速度達到最優。配合雙工位或多工位線控操作裝置，更可提高生產線效率。
4、便捷的線控操作：
全數位化操作界面，液晶顯示，智慧型化界面，幫助系統，大大降低對儀器操作者的專業素質要求，使操作更為簡單、快捷。
六、測試項目：
項目檢驗目的檢驗方法系統測試特點
電氣強度檢查相殼或相間是否絕緣不良或短路線圈繞組與鐵芯（軸）、線圈相間施加一定時間的工頻高壓滿足國際標準
電壓穩壓輸出
電流精密測量
絕緣電阻檢查繞組對鐵心有無嚴重漏電或短路線圈繞組與鐵芯（軸）間施加一定時間的直流高壓滿足國際標準
電壓穩壓輸出
電流精密測量
匝間絕緣檢查繞組匝間、相間是否絕緣不良或短路線圈兩端施加一定幅值、波形的衝擊電壓適應多種繞組
高頻率採樣
衝擊容量選擇
相間電阻檢查繞組是否斷線、圈數超差、嚴重短路測量繞組直流電阻值快速平衡技術
衝擊保護技術
七、技術參數：
名稱型號電機定子自動測試系統
測試項目電氣強度電壓範圍：0.10～5.00kVAC/100W
泄漏電流：0.10～2.00/20.00/100.0mA精度：±5%
絕緣電阻測量範圍：200～1000MΩ(電壓DC：500/1000V）精度：±5%
匝間絕緣測試電壓：0.30～5.00kV精度：±5%
採集頻率：5k～40MHz
衝擊能量：250/500mJ
繞組電阻測量範圍：0.1mΩ～10.00kΩ精度：±0.2%
附屬檔案/工裝測試線/測試夾
控制單元控制主機華南工控機
顯示方式液晶顯示器
輸入設備鍵盤、滑鼠
八、系統配置清單
1、定子系統控制櫃（含控制模組及元器件）
2、智慧型耐壓測速模組
3、智慧型絕緣測試模組
4、直流微電阻測試模組
5、匝間高壓衝擊模組
6、華南工控主機（含鍵盤、滑鼠）
7、液晶顯示器
8、高速採集卡
9、通訊線、信號線、電源線
10、數字電壓表頭
11、可程式控制器PLC
12、說明書、合格證、保修卡
13、測試軟體及刻錄光碟
14、掃描槍及查詢軟體（選配）
九、售後服務：
1、該契約設備的免費保修期為：12個月；上述免費保修期均自乙方實際調試合格能正常使用之日起計算。
2、免費保修期滿後，設備可享受終身有償的維修校準服務，費用由乙方承擔。
3、因人為操作不當或因火災等其它不可抗拒因素所造成的設備損壞不在保修
範圍之內。
產品系列產品種類及規格
電機測功機常規（磁滯、磁粉、電渦流）
電力測功機（交流測功機、直流測功機）
電機測試台電動汽車電機測試台
馬達綜合性能測試台（智慧型）
電機負載效率測試台
電機性能測試系統簡易型和智慧型型（各類電機）
電機型式試驗測試系統單三相異步電機國標
吸塵器電機國標和歐標
電機出廠測試系統單三相/變頻電機出廠測試
（可非標特製最大500KW）
電機定子測試系統單三相電機定子測試（可非標特製）
電樞測試系統各類直流電樞
水泵綜合性能測試台水泵出廠和型式試驗(各類水泵)
電動車整車性能測試系統E型電動腳踏車線上檢測系統
A型電動腳踏車整車性能檢測系統
B型電動機車整車出廠檢測系統
C型電動腳踏車1：1性能檢測系統
D型電動車型式試驗綜合檢測系統
發電機測試系統發電機檢測系統及發電機負載櫃
發電機轉子交流阻抗測試儀
發電機效率測試台
電器安全測試儀四合一（耐壓、絕緣、接地、泄漏）
六合一(耐壓、絕緣、接地、泄漏、低壓功率)
功率測量儀單、三相及直流電參數測量儀
可以測量：電壓、電流、功率及其他參數
電機測量儀耐壓測量儀、絕緣測量儀、匝間衝擊耐壓測量儀、帶電溫升測量儀、電機轉速測量儀、線圈直流低電阻測量儀、LCR測量儀、線圈測量儀、電機噪音測試儀、電機轉速表
電機耐久、壽命測試台針對馬達、啟動電機等電機耐久、壽命測試
電源變頻電源、直流穩壓電源、交流淨化電源
開關電源老化車水泥電阻式負載或者電子負載
電子測量儀器函式信號發生器、數字示波器
轉矩轉速感測器動態或靜態感測器
制動器磁粉、電渦流、電磁製動器
電動車綜合檢測儀器電動車電機檢測系統、電動車控制綜合檢測儀、充電器檢測儀、蓄電池檢測儀
電力變壓器測試系統電力變壓器測試系統、變壓器損耗參數測試儀

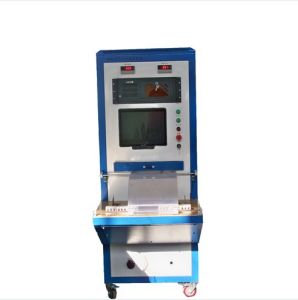

電機定子測試系統
電機定子測試系統。
